# Теория

Что происходит в этот момент?

1\) Отправляем пинг на адрес Loopback-интерфейса в Томске\
2\) Согласно таблице маршрутизации, следующий хоп

> nsk-obsea-gw1#sh ip route 172.16.255.132\
> Routing entry for 172.16.255.132/32\
> Known via «ospf 1», distance 110, metric 11112, type intra area\
> Last update from 172.16.254.3 on Tunnel0, 00:18:47 ago\
> Routing Descriptor Blocks:
>
> * **172.16.254.3, from 172.16.255.132, 00:18:47 ago, via Tunnel0**
>
>   Route metric is 11112, traffic share count is 1

Это адрес из сети, непосредственно подключенной к интерфейсу Tunnel 0

> nsk-obsea-gw1#sh ip route 172.16.254.3\
> Routing entry for 172.16.254.0/24\
> Known via «connected», distance 0, metric 0 (connected, via interface)\
> Routing Descriptor Blocks:
>
> * **directly connected, via Tunnel0**
>
>   Route metric is 0, traffic share count is 1

3\) Согласно настройкам интерфейса здесь используется NHRP. Смотрим таблицу соответствия, полученную от хаба

> nsk-obsea-gw1#sh ip nhrp brief\
> Target Via NBMA Mode Intfc Claimed\
> 172.16.254.1/32 172.16.254.1 198.51.100.2 static Tu0 < >

Как видите, адрес 172.16.254.3 nhrp **неизвестен**.\

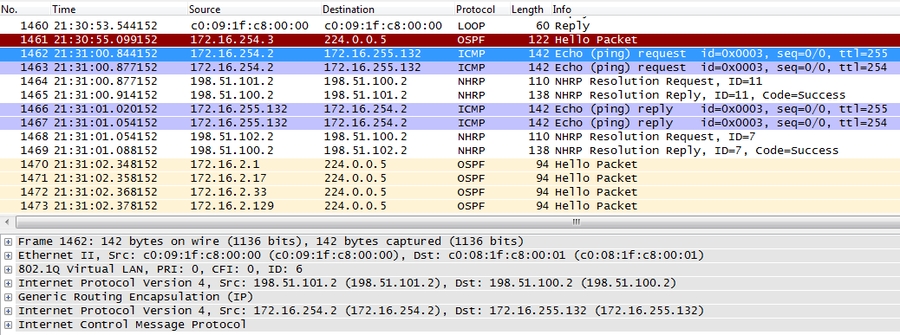

Поэтому пакет ICMP отправляется на статически настроенный хаб – 198.51.100.2:

**msk-arbat-gw1, fa0/1:**\
![](http://img-fotki.yandex.ru/get/5641/83739833.23/0_abbff_9b09cdd_XXXL.jpg)

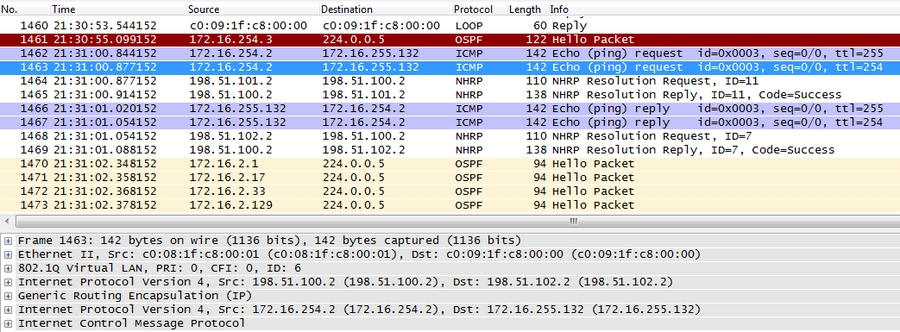

А хаб сразу же перенаправляет запрос на нужный адрес:

**msk-arbat-gw1, fa0/1:**\
![](http://img-fotki.yandex.ru/get/6428/83739833.23/0_abc00_a4d66506_XXXL.jpg)

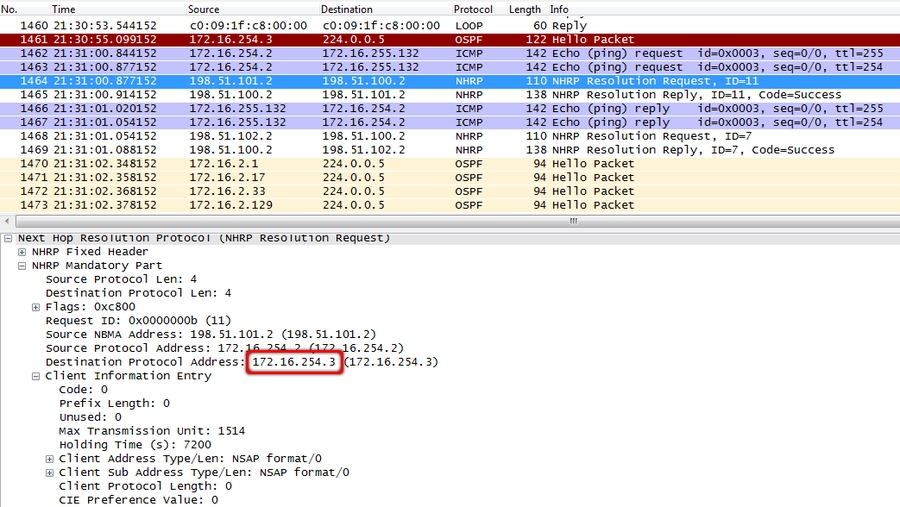

4\) Одновременно с этим маршрутизатор-клиент в Новосибирске отправляет NHRP-запрос, мол кто укрывает адрес 172.16.254.3:

**msk-arbat-gw1, fa0/1:**\
![](http://img-fotki.yandex.ru/get/6440/83739833.23/0_abdb7_e6d9b593_XXXL.jpg)

5\) Хаб обладает этим знанием:

> msk-arbat-gw1#sh ip nhr br\
> Target Via NBMA Mode Intfc Claimed\
> 172.16.254.2/32 172.16.254.2 198.51.101.2 dynamic Tu0 < >\
> 172.16.254.3/32 172.16.254.3 198.51.102.2 dynamic Tu0 < >

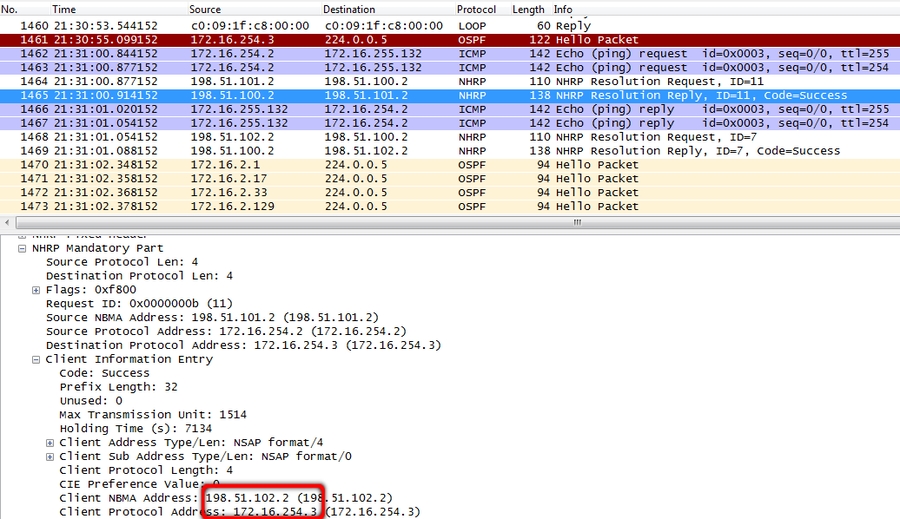

И отправляет эту информацию в NHRP-ответе:

**msk-arbat-gw1, fa0/1:**\
![](http://img-fotki.yandex.ru/get/5629/83739833.23/0_abdb8_1fce29ad_XXXL.jpg)

Больше Хаб не встревает в разговор двух споков.

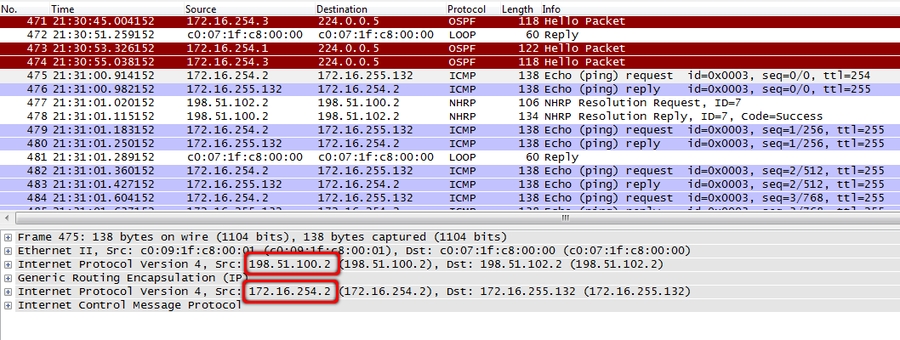

6\) ICMP запрос пришёл в Томск:

**tmsk-lenina-gw1, fa0/0:**\
![](http://img-fotki.yandex.ru/get/5624/83739833.23/0_abdb6_928b7641_XXXL.jpg)

Несмотря на то, что во внешнем заголовке IP адрес источника – это адрес хаба, внутри фигурирует изначальный адрес Новосибирского маршрутизатора:

7\)Томск тоже пока не знает ничего об адресе 172.16.254.2, пославшем ICMP-запрос.

> tmsk-lenina-gw1(config-if)#do sh ip nh br\
> Target Via NBMA Mode Intfc Claimed\
> 172.16.254.1/32 172.16.254.1 198.51.100.2 static Tu0 < >

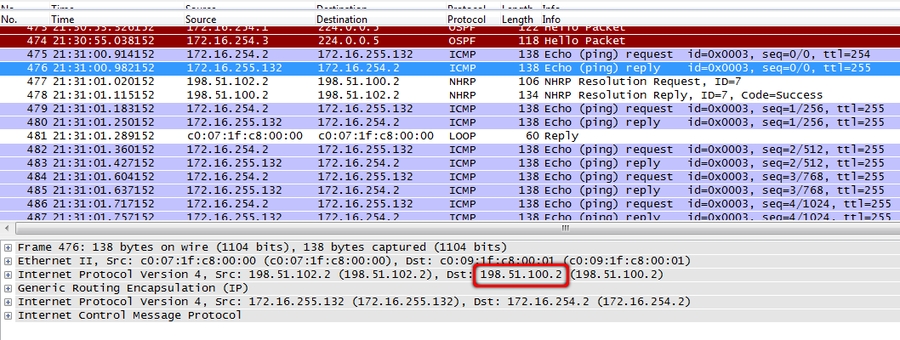

Поэтому ICMP-ответ он отправляет тоже на хаб:\
**tmsk-lenina-gw1, fa0/0:**\
![](http://img-fotki.yandex.ru/get/6446/83739833.23/0_abdb9_e99cac81_XXXL.jpg)

8\) Следом за ним он интересуется о публичном адресе отправителя:

**tmsk-lenina-gw1, fa0/0:**\
![](http://img-fotki.yandex.ru/get/4138/83739833.23/0_abdc6_33f6cc63_XXXL.jpg)

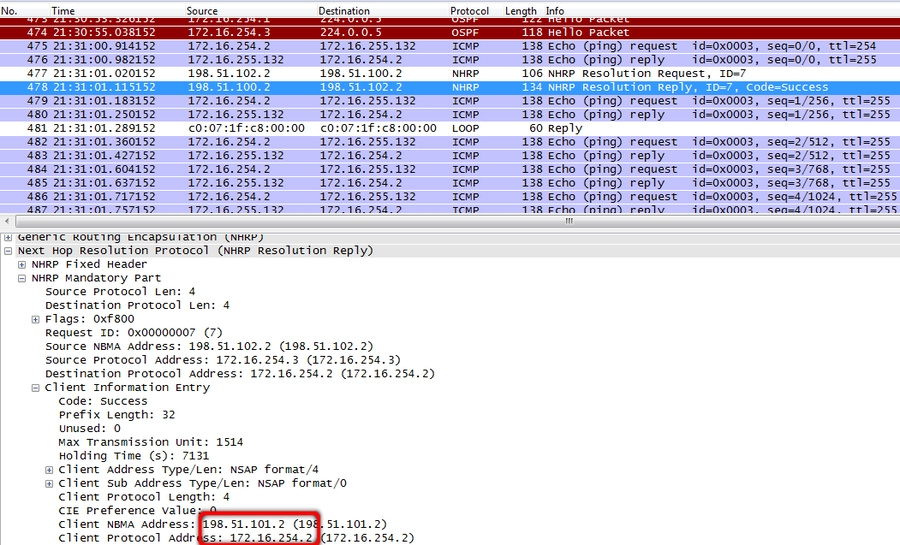

9\)Ну и хаб, естественно, отвечает:

**tmsk-lenina-gw1, fa0/0:**\
![](http://img-fotki.yandex.ru/get/5634/83739833.23/0_abdbc_e0284054_XXXL.jpg)

10\) Сейчас на всех узлах актуальная информация NHRP:

> msk-arbat-gw1(config-if)#do sh ip nhr br\
> Target Via NBMA Mode Intfc Claimed\
> 172.16.254.2/32 172.16.254.2 198.51.101.2 dynamic Tu0 < >\
> 172.16.254.3/32 172.16.254.3 198.51.102.2 dynamic Tu0 < >
>
> nsk-obsea-gw1(config-if)#do sh ip nhr br\
> Target Via NBMA Mode Intfc Claimed\
> 172.16.254.1/32 172.16.254.1 198.51.100.2 static Tu0 < >\
> 172.16.254.3/32 172.16.254.3 198.51.102.2 dynamic Tu0 < >
>
> tmsk-lenina-gw1(config-if)#do sh ip nh br\
> Target Via NBMA Mode Intfc Claimed\
> 172.16.254.1/32 172.16.254.1 198.51.100.2 static Tu0 < >\
> 172.16.254.2/32 172.16.254.2 198.51.101.2 dynamic Tu0 < >

Как видите, распространение происходит не автоматически, а по запросу, причём инициаторами являются только клиенты, потому что фактически, только они знают, куда обращаться (хаб изначально не знает о клиентах ничего)

11\) Следующий ICMP-запрос он уже отправит по-новому:

> nsk-obsea-gw1#sh ip route 172.16.255.132\
> Routing entry for 172.16.255.132/32\
> Known via «ospf 1», distance 110, metric 11112, type intra area\
> Last update from 172.16.254.3 on Tunnel0, 00:20:24 ago\
> Routing Descriptor Blocks:
>
> * 172.16.254.3, from 172.16.255.132, 00:20:24 ago, via Tunnel0
>
>   Route metric is 11112, traffic share count is 1

Подсеть 172.16.254.0 подключена к интерфейсу Tunnel 0

> nsk-obsea-gw1#sh ip route 172.16.254.3\
> Routing entry for 172.16.254.0/24\
> Known via «connected», distance 0, metric 0 (connected, via interface)\
> Routing Descriptor Blocks:
>
> * directly connected, via Tunnel0
>
>   Route metric is 0, traffic share count is 1

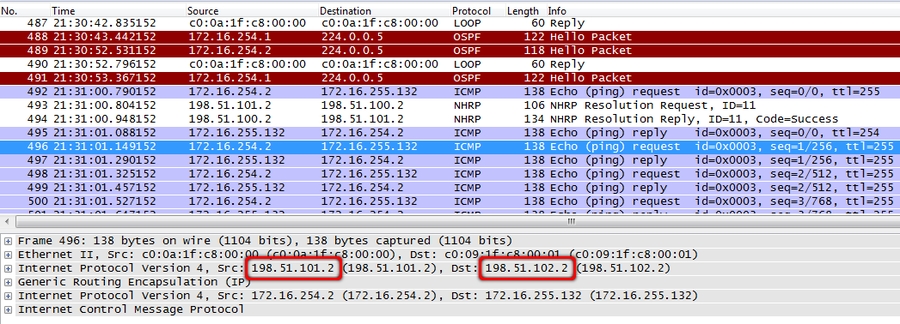

12\) Мы немного повторяемся, но… Интерфейс Tunnel 0 является mGRE и согласно таблицы NHRP весь трафик, для которого следующим хопом является 172.16.254.3 должен быть инкапсулирован в GRE и внешний IP-заголовок с адресом назначения 198.51.102.2 (В качестве адреса источника будет выбран адрес физического интерфейса – 198.51.101.2):

> nsk-obsea-gw1(config-if)#do sh ip nhr br\
> Target Via NBMA Mode Intfc Claimed\
> 172.16.254.1/32 172.16.254.1 198.51.100.2 static Tu0 < >\
> 172.16.254.3/32 172.16.254.3 198.51.102.2 dynamic Tu0 < >

**tmsk-lenina-gw1, fa0/0:**\
![](http://img-fotki.yandex.ru/get/6437/83739833.23/0_abdbd_56822ef5_XXXL.jpg)

13\) Ну и дальше пакет с адресом получателя 198.51.102.2 отправляется согласно таблице маршрутизации:

> Gateway of last resort is 198.51.101.1 to network 0.0.0.0

Тут важно понимать, что несмотря на то, что общение между филиалами осуществляется в обход центрального узла, хаб однако несёт тут жизненно важную вспомогательную функцию и без него ничего работать не будет: он предоставляет клиентам таблицу NHRP, а также анонсирует все маршруты – филиалы распространяют маршрутную информацию не непосредственно друг другу, а через хаб.

Актуальная на данный момент конфигурация узлов:

```
msk-arbat-gw1
interface Tunnel0
ip address 172.16.254.1 255.255.255.0
no ip redirects
ip nhrp map multicast dynamic
ip nhrp network-id 1
ip ospf network broadcast
ip ospf priority 10
tunnel source FastEthernet0/1.6
tunnel mode gre multipoint

nsk-obsea-gw1
interface Tunnel0
ip address 172.16.254.2 255.255.255.0
no ip redirects
ip nhrp map 172.16.254.1 198.51.100.2
ip nhrp map multicast 198.51.100.2
ip nhrp network-id 1
ip nhrp nhs 172.16.254.1
ip ospf network broadcast
ip ospf priority 0
tunnel source FastEthernet0/0
tunnel mode gre multipoint

tmsk-leneina-gw1
interface Tunnel0
ip address 172.16.254.3 255.255.255.0
no ip redirects
ip nhrp map 172.16.254.1 198.51.100.2
ip nhrp map multicast 198.51.100.2
ip nhrp network-id 1
ip nhrp nhs 172.16.254.1
ip ospf network broadcast
ip ospf priority 0
tunnel source FastEthernet0/0
tunnel mode gre multipoint
end
```

На данный момент решены следующие проблемы:\
1\) Связность. Филиалы подключены и доступны.\
2\) Маршрутизация. Через mGRE туннели успешно запущены IGP.\
3\) Масштабируемость. При добавлении нового spoke-маршрутизатора настраивается только он сам и нет необходимости лезть в конфигурацию уже существующих узлов.\
4\) Разгрузили хаб – через него передаётся только служебный трафик.

Осталось уладить вопрос с безопасностью.
