# 2. Управление по консоли

Ну вот принесли вы маршрутизатор, распечатали, питание на него дали. Он томно зашумел кулерами, подмигивает вам светодиодами своих портов. А чего дальше-то делать?\
Воспользуемся одним из древнейших и нестареющих способов управления практически любым умным устройством: консолью. Для этого вам нужен компьютер, само устройство и подходящий кабель.\
Тут каждый вендор на что горазд. Какие только разъёмы они не используют: RJ-45, DB-9 папа, DB-9 мама, DB-9 с нестандартной распиновкой, DB-25.\
У циски используется разъём RJ-45 на стороне устройства и DB-9 мама (для подключения к COM-порту) на стороне ПК.\

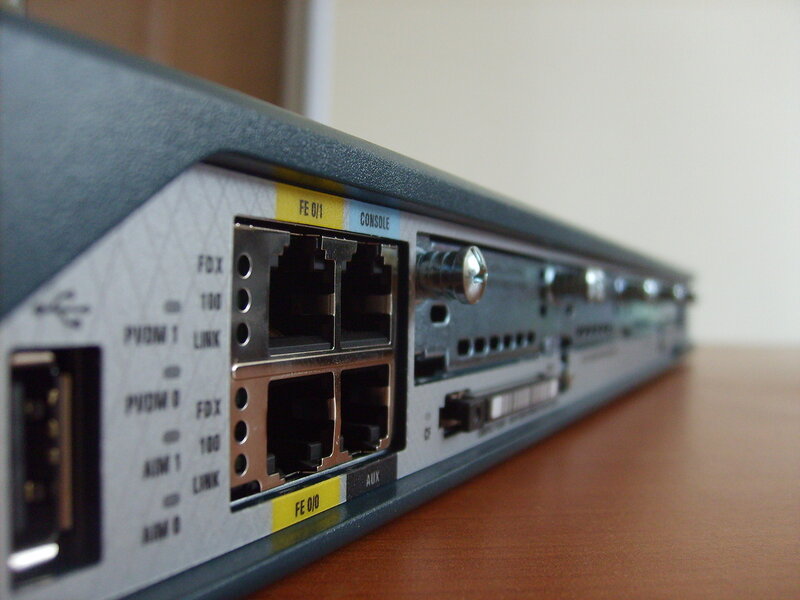

Консольный порт выглядит так:

![Консольный порт Cisco](http://img-fotki.yandex.ru/get/4211/ait-it.4/0_4aa4c_8670f218_XL.jpg)

![Консольный порт Cisco](http://4.bp.blogspot.com/_hT2QZmxmzPk/TBUeleE3hZI/AAAAAAAAATc/Mynxmvoouek/s1600/2960s.jpg)

Всегда выделен голубым цветом. С недавних пор стало возможным управление по USB.\

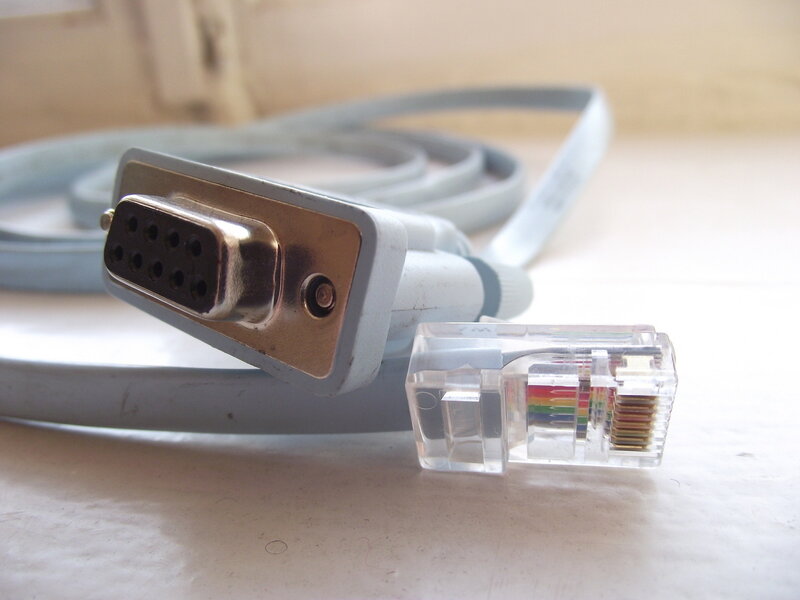

А это консольный кабель cisco:

![Консольный кабель Cisco](http://img-fotki.yandex.ru/get/4527/83739833.10/0_7c4d9_deb18dce_XL.jpg)

Раньше он поставлялся в каждой коробке, теперь зачастую стоит отдельных денег. В принципе подходит аналогичный кабель от HP.\
Проблема в том, что современные ПК зачастую не имеют COM-порта. На выручку приходят часто используемые конвертеры USB-to-COM:

![](http://www.scienceprog.com/wp-content/uploads/2007i/USB_to_COM/usb_rs232_adapter.jpg)

![](http://www.codeproject.com/KB/dotnet/WMICodeCreator_Demo/usb-serial-adapter.jpg)

Либо редко используемые для этих целей конвертеры RS232-Ethernet

![](http://tibbo.ru/storage/ds/large/tmbc-ds100-large.jpg)

После того, как вы воткнули кабель, определили номер COM-порта, для подключения можно использовать Hyperterminal или PuTTY в Windows и Minicom в Linux.
