Транспортная метка

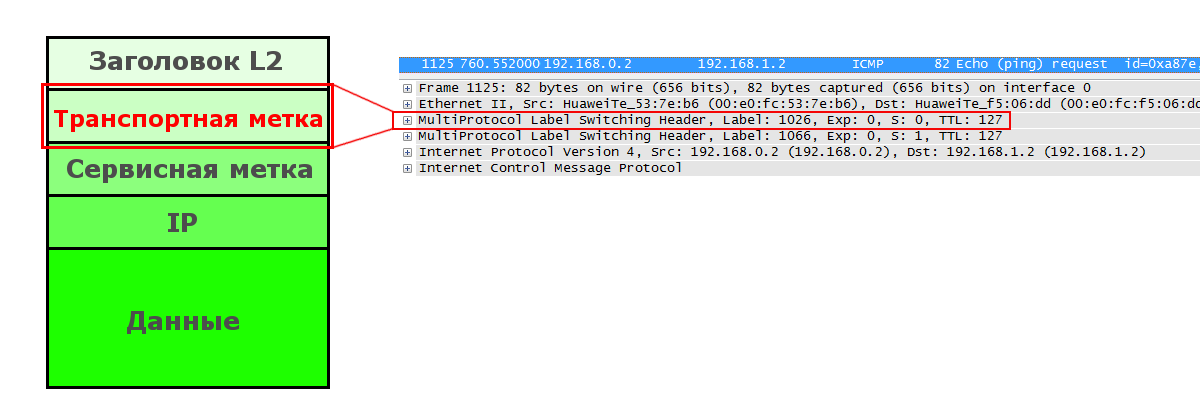

Таким образом, нам необходима транспортная метка. Она верхняя в стеке.

Транспортная метка

Она определяет LSP и меняется на каждом узле. Она добавляется (PUSH) Ingress LSR и удаляется (POP) Egress LSR (или Penultimate LSR в случае PHP). На всех промежуточных узлах она меняется с одной на другую (SWAP). Распространением транспортных меток занимаются протоколы LDP и RSVP-TE. Об этом мы тоже очень хорошо поговорили в прошлой статье и не будем останавливаться сейчас. В целом транспортная метка нам мало интересна, поскольку всё и так уже понятно, за исключением одной детали — FEC. FEC здесь уже не сеть назначения пакета (приватный адрес клиента), это адрес последнего LSR в сети MPLS, куда подключен клиент. Это очень важно, потому что LSP не в курсе про всякие там VPN, соответственно ничего не знает о их приватных маршрутах/префиксах. Зато он хорошо знает адреса интерфейсов Loopback всех LSR. Так вот к какому именно LSR подключен данный префикс клиента, подскажет BGP — это и будет FEC для транспортной метки. В нашем примере R1, опираясь на адрес назначения клиентского пакета, должен понять, что нужно выбрать тот LSP, который ведёт к R3. Чуть позже мы ещё вернёмся к этому вопросу.
