“Лифт ми Ап” купили фабрику в Калининграде. Там производят мозги лифтов: микросхемы, ПО. Фабрика очень крупная — три точки по городу — три маршрутизатора соединены в кольцо.

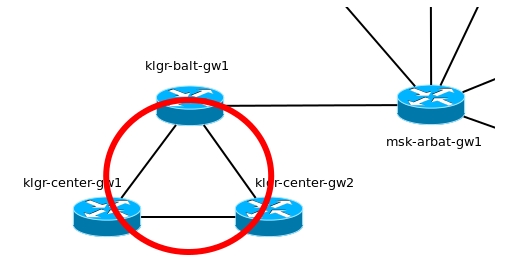

Но вот незадача — на них уже запущен EIGRP в качестве протокола динамической маршрутизации. Причём адресация конечных узлов совсем из другой подсети — 10.0.0.0/8. Все другие параметры (линковые адреса, адреса лупбэк интерфейсов) мы поменяли, но несколько тысяч адресов локальной сети с серверами, принтерами, точками доступа — работа не на пару часов — отложили на потом, а в IP-плане зарезервировали на будущее для Калининграда подсеть 172.16.32.0/20.

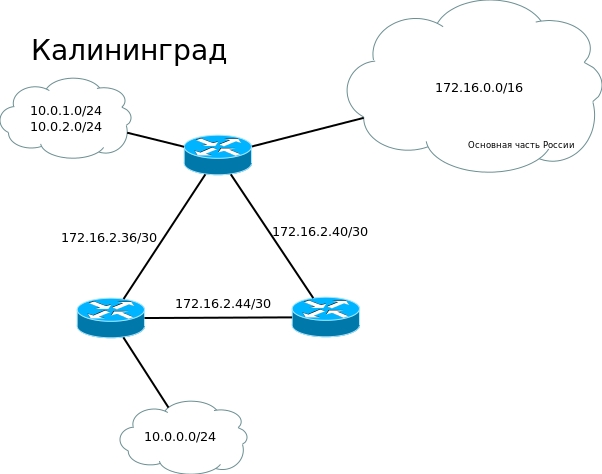

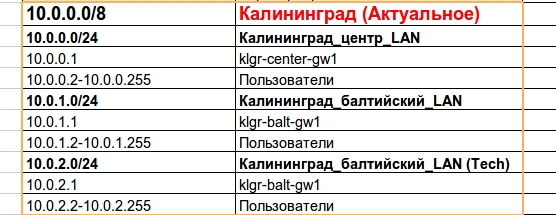

Сейчас у нас используются такие сети:

Как настраивается это чудо? Незамысловато, на первый взгляд:

router eigrp 1
network 172.16.0.0 0.0.255.255
network 10.0.0.0

В EIGRP обратную маску можно задавать, указывая тем самым более узкие рамки, либо не задавать, тогда будет выбрана стандартная маска для этого класса (16 для класса B — 172.16.0.0 и 8 для класса А — 10.0.0.0)

Такие команды даются на всех маршрутизаторах Автономной Системы. АС определяется цифрой в команде router eigrp, то есть в нашем случае имеем АС №1. Эта цифра должна быть одинаковой на всех маршрутизаторах (в отличии от OSPF).

Но есть в EIGRP серьёзный подвох: по умолчанию включено автоматическое суммирование маршрутов в классовом виде (в версиях IOS до 15). Сравним таблицы маршрутизации на трёх калининградских маршрутизаторах:

Сеть 10.0.0.0/24 подключена у нас к klgr-center-gw1 и он о ней знает:

klgr-center-gw1:
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
D 10.0.0.0/8 is a summary, 00:35:23, Null0
C 10.0.0.0/24 is directly connected, FastEthernet1/0

Но не знает о 10.0.1.0/24 и 10.0.2.0/24/

klgr-balt-gw1 знает о своих двух сетях 10.0.1.0/24 и 10.0.2.0/24, но вот сеть 10.0.0.0/24 он куда-то спрятал.

10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks
D 10.0.0.0/8 is a summary, 00:42:05, Null0
C 10.0.1.0/24 is directly connected, FastEthernet1/1.2
C 10.0.2.0/24 is directly connected, FastEthernet1/1.3

Они оба создали маршрут 10.0.0.0/8 с адресом next hop Null0.

А вот klgr-center-gw2 знает, что подсети 10.0.0.0/8 находятся за обоими его WAN интерфейсами.

D 10.0.0.0/8 [90/30720] via 172.16.2.41, 00:42:49, FastEthernet0/1
[90/30720] via 172.16.2.45, 00:38:05, FastEthernet0/0

Что-то очень странное творится. Но, если вы проверите конфигурацию этого маршрутизатора, то, вероятно, заметите:

router eigrp 1
network 172.16.0.0
network 10.0.0.0
auto-summary

Во всём виновато автоматическое суммирование. Это самое большое зло EIGRP. Рассмотрим более подробно, что происходит. klgr-center-gw1 и klgr-balt-gw1 имеют подсети из 10.0.0.0/8, они их суммируют по умолчанию, когда передают соседям. То есть, например, klgr-balt-gw1 передаёт не две сети 10.0.1.0/24 и 10.0.2.0/24, а одну обобщённую: 10.0.0.0/8. То есть его сосед будет думать, что за klgr-balt-gw1 находится вся эта сеть. Но, что произойдёт, если вдруг на balt-gw1 попадёт пакет с адресатом 10.0.50.243, о котором тот ничего не знает? На этот случай и создаётся так называетмый Blackhole-маршрут: 10.0.0.0/8 is a summary, 00:42:05, Null0 Полученный пакет будет выброшен в эту чёрную дыру. Это делается во избежание петель маршрутизации. Так вот оба эти маршрутизатора создали свои blackhole-маршруты и игнорируют чужие анонсы. Реально на такой сети эти три девайса друг друга так и не смогут пинговать, пока… пока вы не отключите auto-summary.

Первое, что вы должны сделать при настройке EIGRP:

router eigrp 1
no auto-summary

На всех устройствах. И всем будет хорошо:

klgr-center-gw1:

10.0.0.0/24 is subnetted, 3 subnets
C 10.0.0.0 is directly connected, FastEthernet1/0
D 10.0.1.0 [90/30720] via 172.16.2.37, 00:03:11, FastEthernet0/0
D 10.0.2.0 [90/30720] via 172.16.2.37, 00:03:11, FastEthernet0/0

klgr-balt-gw1

10.0.0.0/24 is subnetted, 3 subnets
D 10.0.0.0 [90/30720] via 172.16.2.38, 00:08:16, FastEthernet0/1
C 10.0.1.0 is directly connected, FastEthernet1/1.2
C 10.0.2.0 is directly connected, FastEthernet1/1.3

klgr-center-gw2:

10.0.0.0/24 is subnetted, 3 subnets
D 10.0.0.0 [90/30720] via 172.16.2.45, 00:11:50, FastEthernet0/0
D 10.0.1.0 [90/30720] via 172.16.2.41, 00:11:48, FastEthernet0/1
D 10.0.2.0 [90/30720] via 172.16.2.41, 00:11:48, FastEthernet0/1
