# Control Plane и Data Plane

Перед тем, как окунуться в глубокий омут управления маршрутами, сделаем последнее лирическое отступление. Надо разобраться с понятиями в заголовке главы.\
В своё время, читая [MPLS Enabled Application](http://www.amazon.com/MPLS-Enabled-Applications-Emerging-Developments-Technologies/dp/0470014539), я сломал свой мозг на них. Просто никак не мог сообразить, о чём авторы ведут речь.\
Итак, дабы не было конфузов у вас.\
Это не уровни модели, не уровни среды или моменты передачи данных – это весьма абстрактное деление.\
Управляющий уровень (**Control Plane**) – работа служебных протоколов, обеспечивающих условия для передачи данных.\
Например, когда запускается BGP, он пробегает все свои состояния, обменивается маршрутной информацией итд.\
Или в MPLS-сети LDP распределяет метки на префиксы.\
Или STP, обмениваясь BPDU, строит L2-топологию.

Всё это примеры процессов Control Plane. То есть это подготовка сети к передаче – организация коммутации, наполнение таблицы маршрутизации.

Передающий уровень (**Data Plane**) – собственно передача полезных данных клиентов.

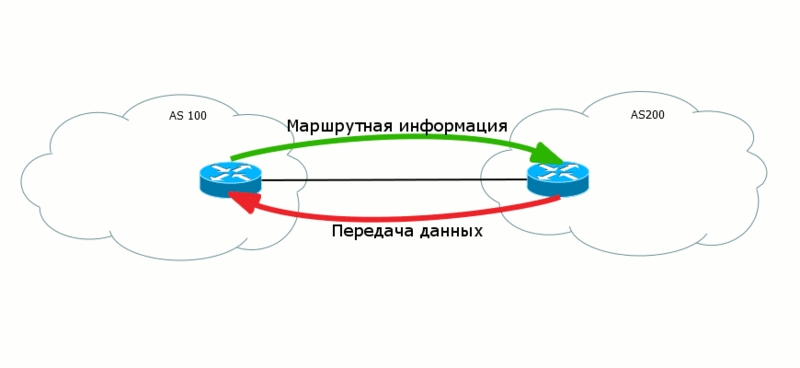

Часто случается так, что данные двух уровней ходят в разных направлениях, “навстречу друг другу”. Так в BGP маршруты передаются из AS100 в AS200 для того, чтобы AS200 могла передать данные в AS100.

![](http://habrastorage.org/storage2/d7c/9fb/f7d/d7c9fbf7dfcbe6bd3e11c29512f7853a.gif)

Более того, на разных уровнях могут быть разные парадигмы работы. Например, в MPLS Data Plane ориентирован на создание соединения, то есть данные там передаются по заранее определённому пути – LSP.\
А вот сам этот путь подготавливается по стандартным законам IP – от хоста к хосту.

Важно понять назначение уровней и в чём разница.

Для BGP это принципиальный вопрос. Когда вы анонсируете свои маршруты, фактически вы создаёте путь для *входящего трафика*. То есть маршруты исходят от вас, а трафик к вам.
