Route Map

До сих пор все правила применялись безусловно – на все анонсы от пира или пиру. С помощью карт маршрутов (у других вендоров они могут называться политиками маршрутизации) мы можем очень гибко применять правила, дифференцируя анонсы.

Синтаксис команды следующий:

route-map {map_name} {permit|deny} {seq}
[match {expression}]
[set {expression}]

map_name – имя карты permit/deny – разрешаем или нет прохождение данных, подпадающих под условия route-map seq – номер правила в route-map match – условие подпадания трафика под данное правило.

expression:

Критерий

Команда конфигурации

Network/mask

match ip address prefix-list

AS-path

match as-path

BGP community

match community

Route originator

match ip route-source

BGP next-hop address

match ip next-hop

set – что сделать с отфильтрованными маршрутами expression:

Параметры

Команда конфигурации

AS path prepend

set as-path prepend

Weight

set weight

Local Preference

set local-preference

BGP community

set community

MED

set metric

Origin

set origin

BGP next-hop

set next-hop

Пример применения

Укажем, что в подсеть 120.0.0.0/24 предпочтительно ходить через Балаган Телеком, а в 103.0.0.0/22 через Филькин Сертификат. Для этого воспользуемся атрибутом Local Preference. Чем выше значение этого параметра, тем выше приоритет маршрута.

ip prefix-list TEST1_IN seq 5 permit 120.0.0.0/24

ip prefix-list TEST2_IN seq 5 permit 103.0.0.0/22

route-map BGP1_IN permit 10
match ip address prefix-list TEST1_IN
set local-preference 50

route-map BGP1_IN permit 20
set local-preference 100

route-map BGP2_IN permit 10
match ip address prefix-list TEST2_IN
set local-preference 50
route-map BGP2_IN permit 20
set local-preference 100
router bgp 64500
neighbor 101.0.0.1 route-map BGP2_IN in
neighbor 102.0.0.1 route-map BGP1_IN in

Сначала мы создали обычным образом prefix-list, которым выделили подсеть 120.0.0.0/24. Permit означает, что на этот префикс в будущем будут действовать правила route-map. Как и в обычных ACL далее идёт неявное правило deny для всего остального. В данном случае оно означает, что под действие route-map подпадёт только 120.0.0.0/24 и ничего другого.

В созданной карте маршрутов BGP1_IN мы разрешили прохождение маршрутной информации (permit), подпадающей под созданный prefix-list (match ip address prefix-list TEST1_IN). Для этих анонсов установим local preference в 50 – ниже, чем стандартные 100 (set local-preferеnce 50). То есть они будут менее «интересными».

И в конечном итоге привяжем карту к конкретному BGP-соседу (neighbor 102.0.0.1 route-map BGP1_IN in).

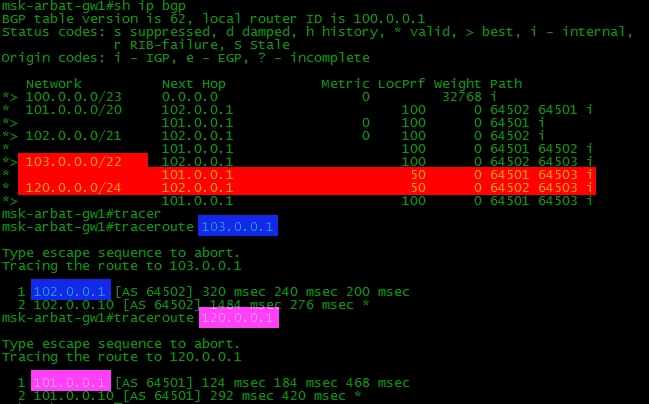

Что же получается в результате?

Конфигурация устройств

Другие примеры рассмотрим в следующем разделе.
