VRF-Lite

Так называется создание провайдерского VPN без MPLS. Вот, например, так можно настроить VPN в пределах одного маршрутизатора:

Тут у нас есть два клиента — TAR's Robotics и C3PO Electronic.

Интерфейсы FE0/0 и FE0/1 принадлежат VPN C3PO Electronic, интерфейсы FE1/0 и FE1/1 — VPN TAR's Robotics. Внутри одного VPN узлы общаются без проблем, между собой — уже никак.

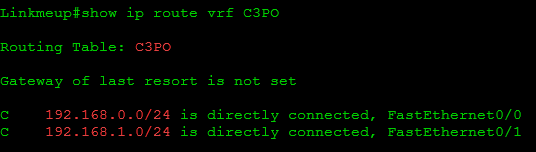

Вот так выглядят их таблицы маршрутизации на провайдерском маршрутизаторе:

Маршруты C3PO Electronic не попадут в сети TARS' Robotics и наоборот.

Клиентские интерфейсы здесь привязаны к конкретному VRF. Один интерфейс не может быть членом двух VRF сразу или членом и VRF и глобальной таблицы маршрутизации.

Используя VRF Lite можно легко пробросить VPN между разными концами сети. Для этого нужно настроить одинаковые VRF на всех промежуточных узлах и правильно привязать их к интерфейсам:

То есть R1 и R2 будут общаться друг с другом через одну пару интерфейсов в глобальной таблице маршрутизации, через другую пару в VRF TARS' Robotics и через третью в VRF C3PO Electronic. Разумеется, это могут быть сабинтерфейсы. Аналогично между R2-R3. Таким образом, получаются две виртуальные сети, которые друг с другом не пересекаются. Учитывая этот факт, в каждой такой сети нужно поднимать свой процесс IGP, чтобы обеспечить связность. В данном случае будет один процесс для физического маршрутизатора, один для TARS' Robotics, один для C3PO Electric. Соответственно, каждый из них будет сигнализироваться отдельно от других по своим собственным интерфейсам.

Если говорить о передаче данных, то пакет, придя от узла из сети TARS's Robotics, сразу попадает в соответствующий VRF, потому что входной интерфейс R1 является его членом. Согласно FIB данного VRF он направляется на R2 через выходной интерфейс. На участке между R1 и R2 ходят самые обычные IP-пакеты, которые и не подозревают, что они принадлежат разным VPN. Вся разница только в том, что они идут по разным физическим интерфейсам, либо несут разный тег в заголовке 802.1q. R2 принимает этот пакет интерфейсом, который также член VRF TARS's Robotics. R2 варит пакет в нужном FIB и отправляет дальше, согласно IGP. И так до самого выхода пакета ну другой стороне сети.

Как узел определяет, что полученный пакет относится к определённому VPN? Очень просто: данный интерфейс привязан («прибинден») к конкретному VRF. Как вы уже, вероятно, заметили, эти интерфейсы помечены на иллюстрации колечками соответствующего цвета.

Включим немного воображение: Если пакет проходит через серое колечко, он переходит на серую сторону окрашивается в серый цвет. Далее он будет уже проверяться по серой таблице маршрутизации. Аналогично, когда пакет проходит через золотое кольцо, он покрывается благородной позолотой и проверяется по золотой таблице маршрутизации.

Точно также выходные интерфейсы привязаны к VPN, и соответствующие таблицы маршрутизации знают, какие за ними сети находятся. Учитывайте, что всё, что мы говорим о таблицах маршрутизации, касается и FIB — в каждом VPN свой собственный FIB. Между маршрутизаторами пакеты не окрашены. Пакеты разных VPN не смешиваются, потому что идут либо по разных физическим интерфейсам, либо по одному, но имеют разные VLAN-теги (каждому VRF соответствует свой выходной саб-интерфейс).

Вот он простой и прозрачный VPN — для клиента сформирована самая что ни на есть частная сеть.

Но этот способ удобен, пока у вас 2-3 клиента и 2-3 маршрутизатора. Он совершенно не поддаётся масштабированию, потому что один новый VPN означает новый VRF на каждом узле, новые интерфейсы, новый пул линковых IP-адресов, новый процесс IGP/BGP. А если точек подключения не 2-3, а 10, а если нужно ещё резервирование, а каково это поднимать IGP с клиентом и обслуживать его маршруты на каждом своём узле?

И тут мы подходим уже к MPLS VPN.
