Проблема резервирования

Какая сейчас с рут-рефлектором есть проблема? У всех маршрутизаторов связи установлены только с ним. И если R1 вдруг выйдет из строя, пиши пропало — сеть ляжет. Для этих целей, давайте настроим кластер и в качестве второго RR выберем R2. То есть теперь на R3 и R4 нужно поднимать соседства не только с R1, но и с R2.

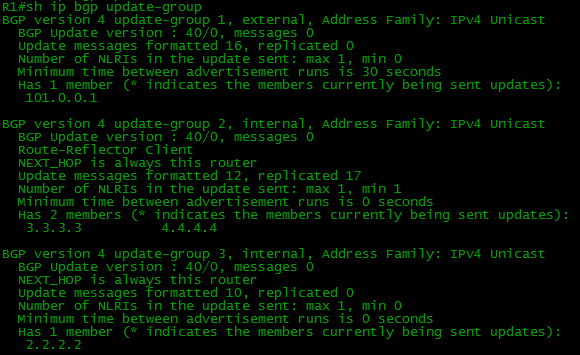

Теперь sh ip bgp update-group выглядит так:

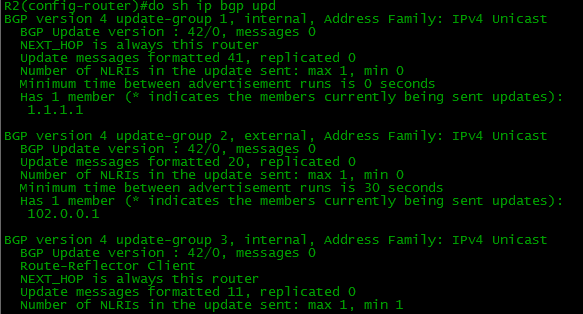

Один внешний, один внутренний — не RR-клиент и два внутренних RR-клиента. Аналогично на R2:

На клиентах у нас теперь два соединения с RR:

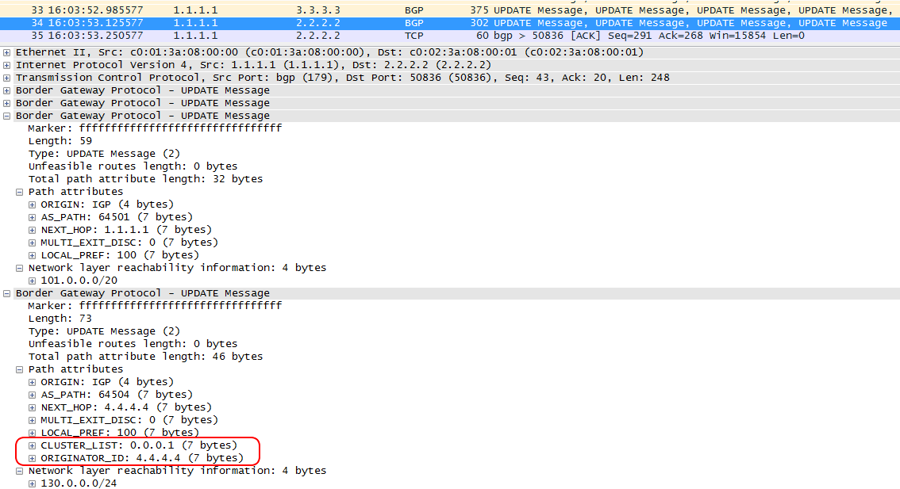

Обратите внимание, в сообщениях Update теперь появились два новых атрибута: Cluster-List и Originator-ID. Исходя из названия, они несут в себе номер RR-кластера и идентификатор отправителя анонса:

R1<->R2

Эти параметры добавляются только маршрутам, передающимся по IBGP.

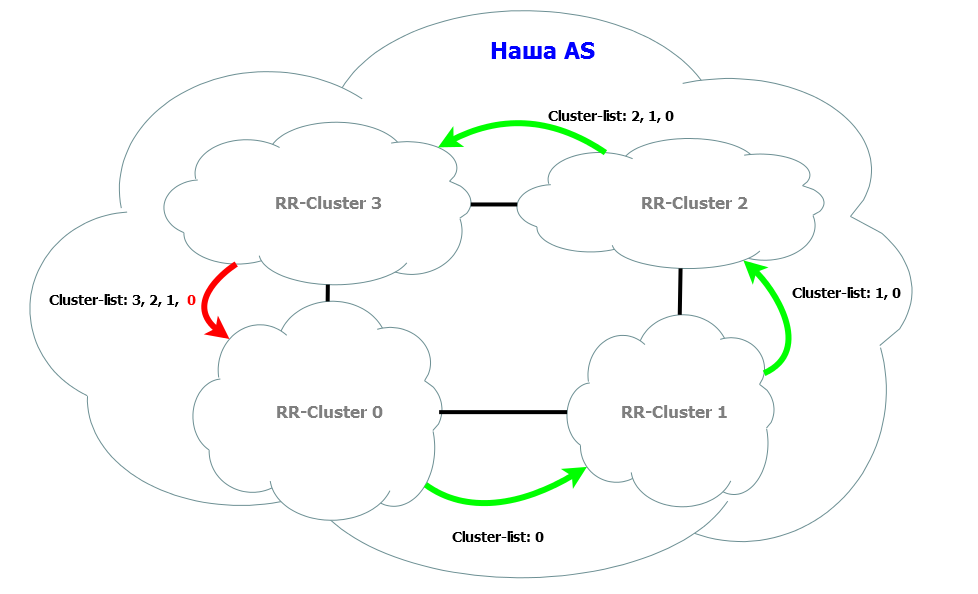

Они необходимо для того, чтобы избежать образования петель. Если, например, маршрут прошёл несколько кластеров и вернулся в исходный, то в параметре Cluster-List среди всех прочих, маршрутизатор увидит номер своего кластера, и после этого удалит маршрут.

Попробуйте ответить на вопрос, зачем нужен атрибут Originator-ID? Разве Cluster-List не исчерпывает все варианты?

Если сейчас даже сжечь R1, то связь частично ляжет только на время обнаружения проблемы и перестроения таблиц маршрутизации (в худшем случае это 3 минуты ожидания Keepalive сообщения BGP и ещё какое-то время на изучение новых маршрутов). Но, если дизайн сети предполагал, что RR — это самостоятельные железки, и через них не ходил трафик (то есть они занимались исключительно распространением маршрутов), то, вполне вероятно, что перерыва трафика не будет вовсе. Во-первых, отправитель только через 3 минуты заметит, что что-то не так с RR — в течение этого времени маршрут у него всё-равно будет, а поскольку он ведёт не через бесславно погибший RR, трафик будет ходить вполне благополучно. По прошествии этих трёх минут отправитель переключится на резервный RR и получит от него новый актуальный маршрут. Таким образом связь не будет прервана.

Суть иерархических рут-рефлекторов лишь в том, что один из них является клиентом другого. Это помогает выстроить более понятную и прозрачную схему работы, которую будет проще траблшутить далее. На нашей сети это лишено какого бы то ни было смысла, поэтому данный случай рассматривать не будем.
