Практика

Egress PE в нашем случае — Linkmeup_R1, который является шлюзом в интернет для всей сети linkmeup — никаких абсолютно дополнительных настроек на других узлах. Пусть PC2 из сети C3PO Electronic (C3PO_2) хочет получить доступ в Интернет. PC1 из TARS’ Robotics не трогаем и оставляем без изменений — они со своими белыми адресами — отдельная история, хотя их тоже вполне можно натить таким же образом.

1) Итак, во-первых на Linkmeup_R1 должен быть VRF C3PO. Он уже есть, но если бы не было, нужно было бы, чтобы было бы. Конфигурация VRF типичная и она не поменялась:

Linkmeup_R1(config)#ip vrf C3PO
Linkmeup_R1(config-vrf)#rd 64500:100
Linkmeup_R1(config-vrf)#route-target export 64500:100
Linkmeup_R1(config-vrf)#route-target import 64500:100

2) Настраиваем NAT Включаем ip nat inside в ту сторону, откуда получаем пакеты для трансляции, то есть в сторону P-маршрутизатора Linkmeup_R2:

Linkmeup_R1(config)#interface FastEthernet 0/1
Linkmeup_R1(config-if)#ip nat inside

В сторону Интернета включаем ip nat outside:

Linkmeup_R1(config)#interface FastEthernet 1/1
Linkmeup_R1(config-if)#ip nat outside

Создаём ACL, где разрешаем доступ из сети C3PO в интернет:

Linkmeup_R1(config)#access-list 100 permit ip 192.168.0.0 0.0.255.255 any

И собственно сам NAT:

Linkmeup_R1(config)#$ip nat inside source list 100 interface FastEthernet 1/1 vrf C3PO overload

3) В BGP, как и в прошлый раз, прописываем отправку маршрута по умолчанию в данный VRF:

Linkmeup_R1(config)#router bgp 64500
Linkmeup_R1(config-router)#address-family ipv4 vrf C3PO
Linkmeup_R1(config-router-af)#redistribute static
Linkmeup_R1(config-router-af)#default-information originate

Поосторожней с редистрибьюцией в продакшне. Используй только вместе с фильтрацией.

Заметьте, что здесь недостаточно одной только команды redistribute static, чтобы забрать и анонсировать маршрут по умолчанию. Для этого дополнительно придётся выполнить явно команду default-information originate. Чтобы этот маршрут анонсировался BGP, нужно, чтобы он был в таблице маршрутизации:

Linkmeup_R1(config)#ip route vrf C3PO 0.0.0.0 0.0.0.0 101.0.0.1 global

Сейчас сразу не заработает, потому что я слегка слукавил, говоря, что никакие настройки нигде кроме интернет-шлюза не понадобятся. Дело в том, что мы сгенерировали маршрут по умолчанию для VRF C3PO на Linkmeup_R1 и по BGP передали его на Linkmeup_R3, но тут он и застрял, не дойдя до C3PO_2 — нужно заставить OSPF анонсировать маршрут по умолчанию. Как и в предыдущий раз без явной команды default-information originate он этого делать не будет:

Linkmeup_R3(config)#router ospf 2 vrf C3PO
Linkmeup_R3(config-router)# default-information originate

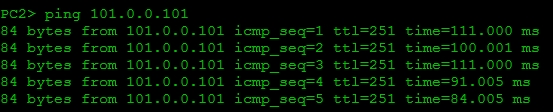

Проверяем: Было бы странно, если бы не заработало.
