Теория

Что происходит с пакетом?

1) От PC2 до Linkmeup_R3 он доходит без видимых изменений (только заголовок MAC меняется). На PC2 маршрут по умолчанию настроен вручную. На C3PO_2 он изучен по OSPF от Linkmeup_R3.

2) На интерфейсе FE0/1 пакет входит в VRF C3PO и приобретает сервисную метку.

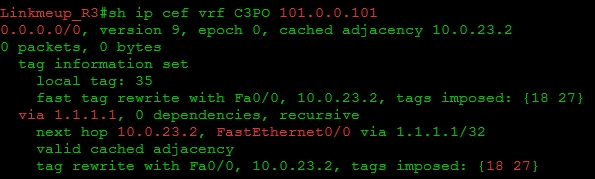

3) Маршрут по умолчанию в VRF импортирован из BGP и он ведёт к 1.1.1.1 через 10.0.23.2:

4) От Linkmeup_R3 до Linkmeup_R2 пакет идёт по MPLS с двумя метками: внутренней сервисной — 27 и внешней транспортной — 18. Это видно из скриншота выше. _

Не забывайте делать поправку на PHP — от Penultimate Router (Linkmeup_R2) — к Egress PE (Linkmeup_R1) — пакет пойдёт с одной сервисной меткой, потому что транспортная была снята в результате PHP.

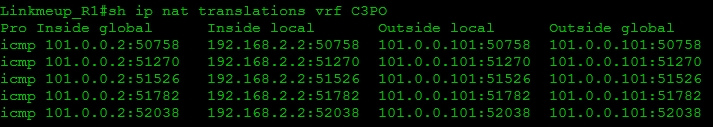

5) На _Linkmeup_R1 происходит Route leaking из VRF C3PO в глобальную таблицу — так пакет покидает VRF. Также здесь происходит трансляция. Linkmeup_R1 записывает информацию об этом факте в свою таблицу трансляций для VRF C3PO:

6) В Интернет пакет уходит уже, конечно, без меток MPLS и с публичным адресом отправителя — 101.0.0.2 в заголовке

7) Ответный пакет на Linkmeup_R1 попадает по глобальной таблице маршрутизации — Интернету известен адрес 101.0.0.2. На этом узле происходит обратная трансляция. Адрес назначения меняется на 192.168.2.2 и искать его нужно уже в VRF C3PO — так сказала таблица NAT.

8) А дальше процесс вам уже известен — две метки, долгий путь до Linkmeup_R3 и далее до PC2.

Полная конфигурация узлов для VRF Aware NAT.

Это был тот же Route Leaking.
