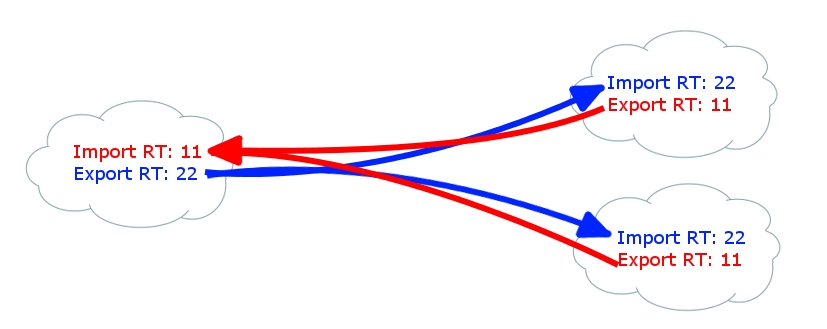

# Common Services До сих пор мы обсуждали задачу передачи трафика из VPN в публичные сети и обратно.\ Ещё один подход к предоставлению доступа в Интернет — вывести его в отдельный VRF.\ Строго говоря — он наиболее масштабируемый, потому что нет необходимости настраивать что-то индивидуально для каждого клиентского VRF.\ Важное условие — NAT происходит в сети клиента и в VRF Internet импортируются только маршруты к публичным префиксам клиента. Common Services, который часто называют Shared Services — это продолжение вопроса о взаимодействии между VRF, который мы рассмотрели [ранее](https://habrahabr.ru/post/273679/#VRF_INTERCONNECTION). Основная идея в том, что экспорт/импорт совершается засчёт особой настройки route-target. Только на этот раз нужно ограничить список передаваемых префиксов, чтобы избежать пересечения адресных пространств и разрешить только публичные маршруты. Рассмотрим задачу снова на примере TARS, потому что у них уже есть публичные сети. На шлюзе мы создаём VRF Internet. ``` Linkmeup_R1(config)#ip vrf Internet Linkmeup_R1(config-vrf)#rd 64500:1 Linkmeup_R1(config-vrf)#route-target import 64500:11 Linkmeup_R1(config-vrf)#route-target export 64500:22 ``` Обратите внимание, что route-target на импорт и на экспорт в этот раз разные и сейчас станет понятно почему.\ 2\) Перенести интерфейс в сторону Интернета в VRF: ``` Linkmeup_R1(config)#interface FastEthernet 1/1 Linkmeup_R1(config-if)#ip vrf forwarding Internet Linkmeup_R1(config-if)#ip address 101.0.0.2 255.255.255.252 ``` 3\) Перенести BGP-соседство с маршрутизатором в Интернете в address-family ipv4 vrf Internet: ``` Linkmeup_R1(config-router)#router bgp 64500 Linkmeup_R1(config-router)#no neighbor 101.0.0.1 remote-as 64501 Linkmeup_R1(config-router)#address-family ipv4 vrf Internet Linkmeup_R1(config-router-af)#neighbor 101.0.0.1 remote-as 64501 Linkmeup_R1(config-router-af)#neighbor 101.0.0.1 activate ``` 4\) Объявляем маршрут по умолчанию: ``` Linkmeup_R1(config)#router bgp 64500 Linkmeup_R1(config-router-af)#network 0.0.0.0 mask 00.0.0.0 Linkmeup_R1(config-router-af)#default-information originate ``` ``` Linkmeup_R1(config)#ip route vrf Internet 0.0.0.0 0.0.0.0 101.0.0.1 ``` 5\) В клиентском VRF TARS нужно также настроить RT: ``` Linkmeup_R1(config-vrf)#ip vrf TARS Linkmeup_R1(config-vrf)# route-target both 64500:200 Linkmeup_R1(config-vrf)# route-target export 64500:11 Linkmeup_R1(config-vrf)# route-target import 64500:22 ``` Итак, помимо собственного RT, который обеспечивает обмен маршрутной информацией с другими филиалами (64500:200), здесь настроены и те RT, которые и для VRF Internet, но наоборот: * то, что было на экспорт в VRF Internet (64500:22), то стало на импорт в VRF TARS * то, что было на импорт в VRF Internet (64500:11), то стало на экспорт в VRF TARS Почему так? Почему нельзя просто дать route-target both 64500:1, например, на всех VRF?\ Основная идея концепции Common Service — предоставить доступ к нужному VRF клиентам, но не позволить им общаться друг с другом напрямую, чтобы обеспечить изоляцию, как того требует определение VPN.\ Если настроить одинаковый RT на всех VRF, то маршруты будут спокойно ходить между ними.\ При указанной же выше конфигурации у всех клиентских VRF есть RT 64500:22 на импорт (все будут получать маршруты Internet), и также у них есть RT 64500:11 на экспорт, но только у VRF Internet есть такой RT 64500:11 на импорт — только VRF Internet будет получать маршруты клиентов. Друг с другом они обмениваться не смогут. Главное, чтобы Internet не занялся филантропией и не начал маршрутизировать клиентский трафик. ![](https://habrastorage.org/getpro/habr/post_images/c61/9ad/97f/c619ad97f0ec6636e8bc1c3c75ec80cf.png) Итак, в результате наших операций мы можем видеть следующее: ![](https://habrastorage.org/getpro/habr/post_images/487/7c2/a4f/4877c2a4f1cced935eca18389ffc88fe.png) На TARS\_2 всё в порядке. На Linkmeup\_R1 есть маршрут до сети 100.0.0.0/30, но есть и лишние маршруты до частных сетей: ![](https://habrastorage.org/getpro/habr/post_images/a10/430/415/a10430415d1e67b81e0f645ab773398c.png) И в этом случае у нас даже будет интимная связность: ![](https://habrastorage.org/getpro/habr/post_images/50a/b2a/576/50ab2a576330e527931e4042dd45515a.png) Но что делать с этими лишними маршрутами в VRF Internet? Ведь если мы подключим ещё один VRF так же, у нас и от него появятся ненужные серые подсети. Тут как обычно поможет фильтрация. А если конкретно, то воспользуемся prefix-list + route-map: ``` Linkmeup_R3(config)#ip prefix-list 1 deny 172.16.0.0/12 le 32 Linkmeup_R3(config)#ip prefix-list 1 deny 192.168.0.0/16 le 32 Linkmeup_R3(config)#ip prefix-list 1 deny 10.0.0.0/8 le 32 Linkmeup_R3(config)#ip prefix-list 1 permit 0.0.0.0/0 le 32 ``` Первые три строки запрещают анонсы всех частных сетей. Четвёртая разрешает все остальные.\ В нашем случае вполне можно было бы обойтись одной строкой: **ip prefix-list 1 permit 100.0.0.0/23 le 32** — вся подсеть Linkmeup, но приведённый нами пример более универсальный — он допускает существование других публичных сетей и соответственно один prefix-list может быть применён для всех VRF.\ Следующая конструкция применяет расширенное community к тем префиксам, что попали в prefix-list 1, иными словами устанавливает RT: ``` Linkmeup_R3(config-map)#route-map To_Internet permit 10 Linkmeup_R3(config-map)#match ip address prefix-list 1 Linkmeup_R3(config-map)#set extcommunity rt 64500:11 ``` Осталось дело за малым — применить route-map к VRF: ``` Linkmeup_R3(config)#ip vrf TARS Linkmeup_R3(config-vrf)#export map To_Internet ``` После обновления маршрутов BGP (можно форсировать командой **clear ip bgp all 64500**) видим, что в VRF Internet остался только публичный маршрут: ![](https://habrastorage.org/getpro/habr/post_images/961/de1/431/961de143107c0d8a46ada0194df08b27.png) И, собственно, проверка доступности Интернета с PC1 (NAT уже настроен на TARS\_2): ![](https://habrastorage.org/getpro/habr/post_images/f69/34a/194/f6934a1944842188f3b3b6511f6580df.png) Уважаемые читатели, вы только что ознакомились с другим подходом к **Route Leaking**'у. [Полная конфигурация всех узлов для Common Services.](https://docs.google.com/document/d/1LgWutlcWs30v6gs3z_17cDq7ZJEckGPFT6ABJaHTpCc/pub) Наиболее доступно тема Common Services описана [Jeremy Stretch](http://packetlife.net/blog/2011/may/19/mpls-vpn-common-services/). Но у него нет указания на то, что префиксы нужно фильтровать.\ Вообще, у них там в ихних америках, все друг друга знают и уважают. Поэтому Джереми охотно ссылается на Ивана Пепельняка, а точнее его [заметку о Common Services](http://blog.ipspace.net/2011/05/mplsvpn-common-services-design.html), а Иван в свою очередь на Джереми. Статьи их дополняют друг друга, но опять же до конца тему не раскрывают.\ А вот и [третья ссылка](https://supportforums.cisco.com/discussion/11567421/route-leaking-between-vrfs-shared-services), которая в купе с первыми двумя позволяет сложить какое-то представление о том, как работает Common Services. --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://linkmeup.gitbook.io/sdsm/11.-mpls-l3vpn/11.1.-mpls-l3vpn-i-dostup-v-internet/common-services.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
