# Практика

Останемся верными сети linkmeup.

![](https://img-fotki.yandex.ru/get/3014/83739833.45/0_fd5e7_94e2cc0b_orig.png)

Запущен OSPF, маршрутизаторы видят Loopback'и друг друга, MPLS выключен.

[Файл начальной конфигурации.](https://docs.google.com/document/d/1YZUNAu3NmdXyTOt118jjxRrA-p61kUVcpkf6yS-WHxQ/pub)

Для включения MPLS глобально, необходимо дать две команды:

```
R1(config)#ip cef
R1(config)#mpls ip
```

Первая — это уже стандарт де факто и де юре почти на любом сетевом оборудовании — она запускает механизм CEF на маршрутизаторе, вторая стартует MPLS и LDP глобально (тоже может быть дана по умолчанию).

Router ID (а в более общей (нецисковской) терминологии LSR ID) в MPLS выбирается незамысловато:

1. Самый большой адрес Loopback-интерфейсов
2. Если их нет — самый большой IP-адрес, настроенный на маршрутизаторе.

Естественно, не стоит доверять автоматике — настроим LSR ID вручную:

```
R1(config)# mpls ldp router-id Loopback0 force
```

Если не добавлять ключевое слово **«force»**, Router ID изменится только при переустановлении LDP-сессии. **«Force»** заставляет маршрутизатор сменить Router ID насильно и при необходимости (если тот поменялся) переустанавливает соединение LDP.

Далее на нужных интерфейсах даём команду **mpls ip**:

```
R1(config)#interface FastEthernet 0/0
R1(config-if)#mpls ip
R1(config)#interface FastEthernet 0/1
R1(config-if)#mpls ip
```

Cisco здесь опять использует свой принцип ленивого инженера — минимум усилий со стороны персонала. Команда **mpls ip** включает на интерфейсе LDP одновременно с MPLS, желаем мы этого или нет. Точно так же команда **ip pim sparse-mode** включает IGMP на интерфейсе, как я описывал это в статье про [мультикаст](http://linkmeup.ru/blog/129.html).\
После активации LDP маршрутизатор начинает прощупывать почву по UDP:

![](https://img-fotki.yandex.ru/get/5601/83739833.46/0_fd8a1_d44e698e_orig.png)

Проверяки посылаются на мультикастовый адрес 224.0.0.2.

Теперь повторяем все те же манипуляции на R2

```
R2(config)#ip cef
R2(config)#mpls ip
R2(config)# mpls ldp router-id Loopback0 force
R2(config)#interface FastEthernet 0/0
R2(config-if)#mpls ip
R2(config)#interface FastEthernet 0/1
R2(config-if)#mpls ip
```

и наслаждаемся результатом.\
R2 тоже ищет соседей.

![](https://img-fotki.yandex.ru/get/2712/83739833.45/0_fd5ef_68ebfcf3_orig.png)

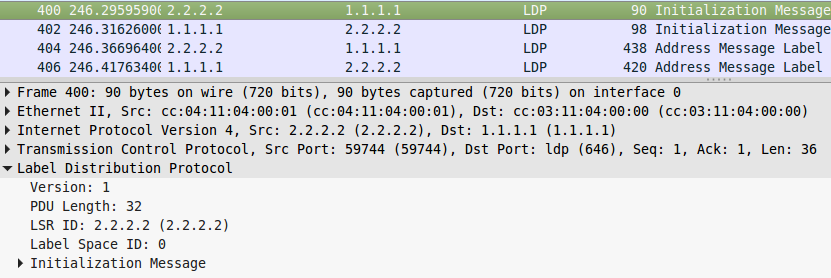

Узнали друг про друга, и R2 поднимает LDP-сессию:

![](https://img-fotki.yandex.ru/get/4601/83739833.45/0_fd5f0_2277f163_orig.png)

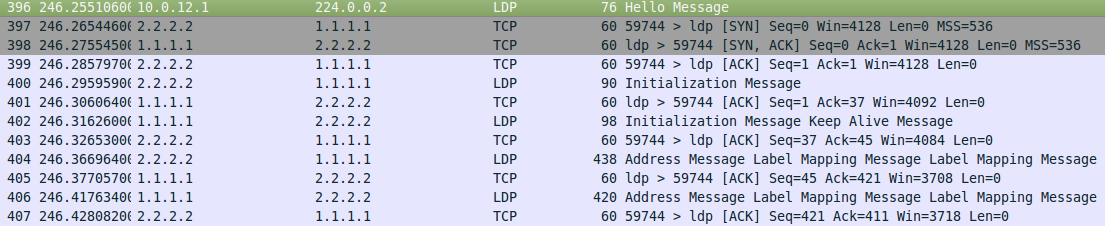

Если интересно, как они устанавливают TCP-соединение:

![](https://img-fotki.yandex.ru/get/5101/83739833.46/0_fd606_9e996bf4_orig.png)

Теперь они соседи, что легко проверяется командой **show mpls ldp neighbor**.

![](https://img-fotki.yandex.ru/get/6841/83739833.46/0_fd603_237ee320_orig.png)

И далее один другому рассказывает о своих соответствиях FEC-метка:

![](https://img-fotki.yandex.ru/get/6702/83739833.45/0_fd5f5_a2e900a2_orig.png)

> Вот тут уже видно детали — R1 передаёт сразу 12 FEC — по одной для каждой записи в своей таблице маршрутизации. В такой же ситуации Huawei или Juniper передали бы только шесть FEC — адреса Loopback-интерфейсов, потому что они по умолчанию считают за FEC только /32-префиксы.\
> В этом плане Cisco очень неэкономно относится к ресурсу меток.\
> Впрочем, это поведение можно изменить на любом оборудовании. В нашем случае может помочь команда **mpls ldp advertise-labels**.\
> \
> Но как так, спросите вы? Разве достаточно иметь метки только в Loopback?\
> \
> Если вспомнить о том, что мы рассматривали вначале статьи, что BGP префиксы не получают свои метки, и что метки нужны только для next-hop, то становится понятно, что меток для Loopback вполне хватит.\
> \
> Для того чтобы добраться до других сетей внутри нашей AS, нам достаточно IGP.

![](https://img-fotki.yandex.ru/get/6821/83739833.45/0_fd5f6_e9991ea6_orig.png)

Итак, **R1** сообщает R2, что если тот хочет отправлять трафик для **FEC 3.3.3.3**, он должен использовать метку **17**.

Обратите внимание, что LDP на R3 ещё не поднят, то есть R1 анонсировал метку для FEC 3.3.3.3, не дождавшись её от R5, это говорит о том, что используется Independent Control.\
А то, что не было явного запроса от R2 на данный FEC, говорит о том, что режим — Downstrean unsolicited.\
Далее узлы будут продолжать мониторить новых соседей с помощью LDP Hello поверх UDP и обмениваться LDP Keepalive уже адресно:

![](https://img-fotki.yandex.ru/get/4602/83739833.45/0_fd5f1_b4c7e321_orig.png)

Теперь с помощью команды **show mpls forwarding-table** можно посмотреть, какие метки назначились для каждого FEC:

![](https://img-fotki.yandex.ru/get/3303/83739833.46/0_fd605_b73e078d_orig.png)

На второй строчке уже рассмотренный FEC 3.3.3.3, и мы видим, что для него локальная метка — 17, то есть R1 всем будет говорить, что для FEC 3.3.3.3 метка 17, что и было в дампе.\
А вот outgoing tag или выходная метка — Untagged — это означает что пакеты пересылаются **чистым** IP (без каких-либо оговорок на стек). Причём Untagged означает, что между R1 и R3 вообще никакого MPLS нет — правильно: мы же его не включили на R3.\
А вот с R2 (первая строка) ситуация другая. Локальная метка 16 — это то, что R1 будет передавать всем. А выходная — Pop tag. То есть при передаче пакета на R2 R1 должен снять метку. В нашем случае это означает, что будет передан чистый IP (но в более общем случае снимается только верхняя метка). В чём же разница с FEC 3.3.3.3? А разница в том, что между R1 и R2 есть MPLS и то, что мы видим — это тот самый PHP — Penultimate Hop Popping. Пакет, адресованный 2.2.2.2 всё равно будет обработан на R2, поэтому чтобы не плодить сущности сверх необходимого R1 услужливо снимет метку.

И тут возникает интересный вопрос, откуда R1 знает, что он предпоследний из могикан? Ведь мы же выше говорили, что LDP не пользуется протоколами маршрутизации, поэтому он и знать не может, что адрес 2.2.2.2 настроен на непосредственно подключенном R2 — он видит только то, что 2.2.2.2 доступен через 10.0.12.2.

На этот вопрос нам поможет ответить дамп трафика между R2 и R1:

![](https://img-fotki.yandex.ru/get/3010/83739833.45/0_fd5f7_276476f2_orig.png)

И тут всплывает та самая метка 3 — implicit-null. Таким образом R2 сообщает, что R1 при передаче пакета MPLS должен снять верхнюю метку.\
Хочу здесь повториться — R1 не передаст пакет с меткой 3 на R2 — он передаст его без верхней метки. В нашем случае это будет просто IP-пакет. А метка 3 никогда не появляется в заголовке MPLS.\
И вот эта метка 3 отображается в таблице коммутации MPLS, как Pop Tag.

Для узлов R5 и R6 у нас есть метки, хотя на них MPLS не включали, но это лишь потому, что маршрут до них лежит через R2, а R2 сгенерировал соответствие FEC-метка для них. В таком случае пакеты на R6 будут идти **с** заголовком MPLS между R1 и R2 и **без него** дальше.\
Заметьте, если бы использовался Ordered Control, R2 не смог бы отправить метку для R5 и R6, и пакеты ходили бы только по IP.

Предлагаю закончить настройку MPLS+LDP на всех элементах нашей скромной сети. Процессы там ничем не отличаются — те же Neighbor Discovery, Initialization, обмен метками, PHP.

Шаблон настройки следующий:

```
mpls ip
!
interface Loopback0
ip address 1.1.1.1 255.255.255.255
ip router isis
!
interface FastEthernet0/0
description to R2
ip address 10.0.12.1 255.255.255.0
ip router isis
mpls ip
!
interface FastEthernet0/1
description to R3
ip address 10.0.13.1 255.255.255.0
ip router isis
mpls ip
!
router isis
net 10.0000.0000.0001.00
!
mpls ldp router-id Loopback0 force
```

[Файл конфигурации LDP.](https://docs.google.com/document/d/1QgtI-U-EGp0no_vshOW5pDvO8pZoGb3eHenlt_qaPTU/pub)

И после этого посмотрим повторно на таблицу коммутации MPLS на **R1**:

![](https://img-fotki.yandex.ru/get/6840/83739833.45/0_fd5fe_24c2de90_orig.png)

Для всех FEC уже появились метки.\
Давайте пройдёмся по LSP от R1 до R6 и посмотрим как меняются метки по пути

**R2:**

![](https://img-fotki.yandex.ru/get/4510/83739833.45/0_fd5ff_76c77336_orig.png)

**R5:**

![](https://img-fotki.yandex.ru/get/4405/83739833.45/0_fd600_c02cfea_orig.png)

Значит\
1\. Когда **R1** получает пакет MPLS с меткой **21**, он должен передать его в интерфейс **Fa0/0** и поменять метку на **18**.\
2\. Когда **R2** получает пакет MPLS с меткой **18**, он должен передать его в интерфейс **Fa0/0** и поменять метку на **20**.\
3\. Когда **R5** получает пакет MPLS с меткой **20**, он должен передать его в интерфейс **Fa1/0** и снять метку — **PHP**.

В этом случае LSR даже не задумываются о том, чтобы глянуть что-то в таблице маршрутизации или в ip cef — они просто жонглируют метками.

Таблица коммутации, которую мы уже смотрели командой **show mpls forwarding table** — это **LFIB** (**Lable Forwarding Information Base**) — почти что прописная истина для передачи данных — это Data Plane. Но что же там с Control Plane? Вряд ли LDP знает столько же? Наверняка у него ещё есть козыри в рукаве?\
Так и есть:

![](https://img-fotki.yandex.ru/get/5508/83739833.45/0_fd602_ba8014a_orig.png)

Для каждого FEC мы тут видим информацию о различных метках:\
local binding — что этот LSR передаёт соседям\
remote binding — что этот LSR получил от соседей.

На иллюстрации выше вы можете видеть слово «tib». **TIB — это Tag Information Base**, которая правильно называется Label Information Base — LIB.\
Это пережиток почившего в бозе [TDP](http://lookmeup.linkmeup.ru/#term510) — прародителя LDP.

Обратите внимание, что везде по 2 remote binding — это два пути получения меток. Например, до R2 можно добрать от R1 напрямую, а можно через R3-R4-R5-R2.\
То есть, понимаете да? Мало того, что он из каждой записи в таблице маршрутизации делает FEC, так этот негодяй ещё и Liberal Retention Mode использует для удержания меток.\
Давайте подытожим: по умолчанию LDP в Cisco работает в следующих режимах:

* DU
* Independent Control
* Liberal Retention Mode
* В качестве FEC выбираются все записи в таблице маршрутизации

Короче говоря, щедроты его не знают границ.

Есть ещё команда **show mpls ip binding**. Она показывает нечто похожее и позволяет кроме того быстро узнать, какой путь сейчас активен, то есть как построен LSP:

![](https://img-fotki.yandex.ru/get/5803/83739833.45/0_fd601_ffd5c0da_orig.png)

И последний, пожалуй, вопрос, который возникает в связи со всеми этими LSP — когда маршрутизатор сам является Ingress LSR, как он понимает, что нужно делать с пакетами, как выбрать LSP?\
А для этого вот и придётся заглянуть в IP CEF. Вообще именно на Ingress LSR ложится всё бремя обработки пакета, определения FEC и назначения правильных меток.

![](https://img-fotki.yandex.ru/get/3012/83739833.45/0_fd5fc_fe25908f_orig.png)

Тут вам и Next Hop и выходной интерфейс и выходная метка

И тут уже вы должны заметить, что в LDP понятия LER, Ingress LSR, Egress LSR — это не роль каких-то конкретных узлов или характеристика местоположения узла в сети. Они неотделимы от FEC и LSP, индивидуальны для них. То есть для каждого конкретного FEC есть один или несколько Egress LSR и множество Ingress LSR (как правило, все маршрутизаторы), до которых ведут LSP.\
Даже скажем так, понятия LER возникают когда мы говорим о конкретном LSP, тогда мы можем сказать, кто является Ingress, кто Egress.
