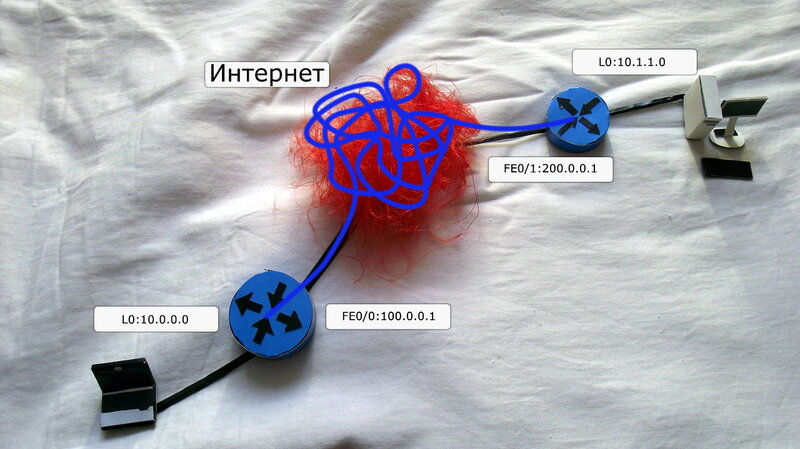

# Механизм работы протокола Великолепно! Но что происходит за кулисами?\ А там, ребята, удивительные вещи: Когда вы запускаете ping 10.1.1.0, что делает маршрутизатор?\ 1\) Формирует IP-пакет:: ![](http://img-fotki.yandex.ru/get/5631/83739833.23/0_abb47_3fd25a7a_L.jpg) 2\) Смотрит таблицу маршрутизации > R1#sh ip route 10.1.1.0\ > Routing entry for 10.1.1.0/32\ > Known via «static», distance 1, metric 0\ > Routing Descriptor Blocks: > > * **10.2.2.2** > > Route metric is 0, traffic share count is 1 Далее рекурсивно смотрит, где адрес 10.2.2.2: > R1#sh ip rou 10.2.2.2\ > Routing entry for 10.2.2.0/30\ > Known via «connected», distance 0, metric 0 (connected, via interface)\ > Routing Descriptor Blocks: > > * **directly connected, via Tunnel0** > > Route metric is 0, traffic share count is 1 Такссс, Tunnel 0: > R1#sh int tun 0\ > Tunnel0 is up, line protocol is up\ > Hardware is Tunnel\ > Internet address is 10.2.2.1/30\ > MTU 1514 bytes, BW 9 Kbit, DLY 500000 usec,\ > reliability 255/255, txload 1/255, rxload 1/255\ > Encapsulation TUNNEL, loopback not set\ > Keepalive not set\ > **Tunnel source 100.0.0.1, destination 200.0.0.1** 3\) Понимая, что это GRE-туннель, добавляет к пакету заголовок GRE: ![](http://img-fotki.yandex.ru/get/6424/83739833.23/0_abb48_253de2d4_L.jpg) А сверху новый заголовок IР. В качестве отправителя будет значиться адрес tunnel source, а в качестве получателя – tunnel destination. ![](http://img-fotki.yandex.ru/get/4123/83739833.23/0_abb49_d7ff2766_XL.jpg) 4\) Новоиспечённый пакет отправляется в дивный мир по дефолтному маршруту: > R1#sh ip route\ > Gateway of last resort is 100.0.0.2 to network 0.0.0.0 5\) Не забываем про заголовок Ethernet, при отправке провайдеру он также должен быть сформирован.\ Поскольку GRE-туннель – виртуальный интерфейс 3-го уровня, он не обладает собственным MAC-адресом (как и Loopback, например). В конечном итоге кадр уйдёт с физического интерфейса FastEthernet0/0: > R1#sh ip route 100.0.0.2\ > Routing entry for 100.0.0.0/30\ > Known via «connected», distance 0, metric 0 (connected, via interface)\ > Routing Descriptor Blocks: > > * **directly connected, via FastEthernet0/0** > > Route metric is 0, traffic share count is 1 Соответственно его адрес он и укажет в качестве Source MAC > R1#sh int\ > FastEthernet0/0 is up, line protocol is up\ > Hardware is Gt96k FE, address is **c000.25a0.0000** (bia c000.25a0.0000)\ > Internet address is 100.0.0.1/30 Destination по традиции берётся из ARP-кэша или получается с помощью ARP-запроса от адреса 100.0.0.2: > R1#show arp\ > Protocol Address Age (min) Hardware Addr Type Interface\ > Internet 100.0.0.1 – c000.25a0.0000 ARPA FastEthernet0/0\ > Internet 100.0.0.2 71 **c001.25a0.0000** ARPA FastEthernet0/0 ![](http://img-fotki.yandex.ru/get/5643/83739833.23/0_abb4a_2d02088f_XL.jpg) 6\) И в таком виде новый IP-пакет передаётся в интернет. А поскольку каждый маршрутизатор не раздербанивает пакет, а принимает решение на основе первого же заголовка IP, то никто в Интернете не будет знать о том, что где-то там внутри кроются ваши приватные адреса 10.1.1.0 и 10.0.0.0. ![](http://img-fotki.yandex.ru/get/6431/83739833.23/0_abb6c_7c6d809_XL.jpg) 7\) И наконец пребывает в точку назначения.\ R3 обнаруживает, что адрес назначения принадлежит ему самому, снимает заголовок IP и что он под ним находит? GRE-заголовок. Он проверяет, что у него действительно есть такой GRE-туннель, снимает заголовок GRE, и дальше это уже самый обычный IP-пакет, с которым нужно распорядиться согласно записям в таблице маршрутизации. В данном случае передать на обработку интерфейсу Loopback 0 > R3#sh ip route 10.1.1.0\ > Routing entry for 10.1.1.0/32\ > Known via «connected», distance 0, metric 0 (connected, via interface)\ > Routing Descriptor Blocks: > > * **directly connected, via Loopback0** > > Route metric is 0, traffic share count is 1 Вот такие нехитрые манипуляции.\ Пока пакет в локальной сети он выглядит так:\ ![](http://img-fotki.yandex.ru/get/5626/83739833.23/0_abb50_f9426ec_L.jpg)\ и обрабатывается на основе приватных адресов.\ Как только попадает в публичную сеть, GRE вешает на него дополнительный IP-заголовок:\ ![](http://img-fotki.yandex.ru/get/5631/83739833.23/0_abb51_cf550c05_XL.jpg)\ и пакет обрабатывается на основе публичных адресов. Вот как выглядит пакет в Интернете:\ ![](http://img-fotki.yandex.ru/get/6439/83739833.23/0_abb6d_4ff1a9fe_XL.jpg)\ 1 – изначальные данные\ 2 – первый IP-заголовок (внутренний)\ 3 – заголовок GRE (с указанием, что внутри лежат данные протокола IP)\ 4 – новый заголовок IP (внешний, с туннельными адресами) Рядовой обмен ICMP-сообщениями может при детальном рассмотрении выглядеть и [так.](http://blog.ine.com/wp-content/uploads/2012/08/DETAILED.ICMP_.ECHO_.and_.REPLY_.over_.OTV_.pcap_.png) [Полная конфигурация маршрутизаторов для GRE](https://docs.google.com/document/d/17ah5yg5n5vO-zyM_ALHZ1kKZ5u4fJ-xDXZPKtnlJQZ0/pub).
