Пример II
Добавим в схему коммутатор и ещё несколько клиентов:

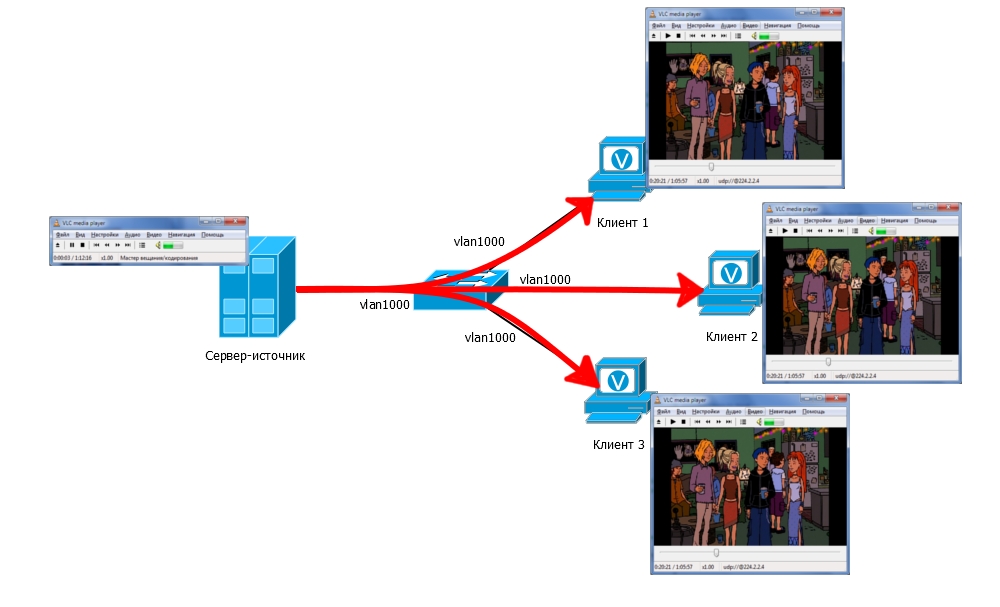

Мультикастовый сервер по-прежнему вещает для группы 224.2.2.4. На коммутаторе все 4 порта должны быть в одном VLAN. Трафик приходит на коммутатор и по умолчанию рассылается во все порты одного VLAN'а. Значит все клиенты получают этот трафик. На них на всех в видеопроигрывателе так же указан групповой адрес 224.2.2.4. Собственно, все эти устройства становятся членами данной мультикастовой группы. Членство в ней динамическое: кто угодно, в любой момент может войти и выйти из неё.
В данной ситуаци трафик будут получать даже те, кто этого в общем-то и не хотел, то есть на нём не запущен ни плеер, ни что бы то ни было другое. Но только, если он в том же VLAN'е. Позже мы разберёмся, как с этим бороться.
Обратите внимание, что в данном случае от сервера-источника приходит только одна копия трафика на коммутатор, а не по отдельной копии на каждого клиента. И в нашем примере с SD каналами загрузка порта между источником и коммутатором будет не 1,2 Гб/с, а всего 60 Мб/с (2Мб/с * 30 каналов).
Собственно говоря, весь этот огромный диапазон (224.0.0.0-239.255.255.255) можно использовать. Ну, почти весь — первые адреса (диапазон 224.0.0.0/23) всё-таки зарезервированы под известные протоколы.
Адрес | Значение |
224.0.0.0 | Не используется |
224.0.0.1 | Все узлы данного сегмента |
224.0.0.2 | Все мультикастовые узлы данного сегмента |
224.0.0.4 | Данный адрес выделялся для покойного протокола DVMRP |
224.0.0.5 | Все OSPF-маршрутизаторы сегмента |
224.0.0.6 | Все DR маршрутизаторы сегмента |
224.0.0.9 | Все RIPv2-маршрутизаторы сегмента |
224.0.0.10 | Все EIGRP-маршрутизаторы сегмента |
224.0.0.13 | Все PIM-маршрутизаторы сегмента |
224.0.0.18 | Все VRRP-маршрутизаторы сегмента |
224.0.0.19-21 | Все IS-IS-маршрутизаторы сегмента |
224.0.0.22 | Все IGMP-маршрутизаторы сегмента (v2 и v3) |
224.0.0.102 | Все HSRPv2/GLBP-маршрутизаторы сегмента |
224.0.0.107 | PTPv2 — Precision Time Protocol |
224.0.0.251 | mDNS |
224.0.0.252 | LLMNR |
224.0.0.253 | Teredo |
224.0.1.1 | NTP |
224.0.1.39 | Cisco Auto-RP-Announce |
224.0.1.40 | Cisco Auto-RP-Discovery |
224.0.1.41 | H.323 Gatekeeper |
224.0.1.129-132 | PTPv1/PTPv2 |
239.255.255.250 | SSDP |
Диапазон 224.0.0.0/24 зарезервирован под link-local коммуникации. Мультикастовые пакеты с такими адресами назначения не могут выходить за пределы одного широковещательного сегмента. Диапазон 224.0.1.0/24 зарезервирован под протоколы, которым необходимо передавать мультикаст по всей сети, то есть проходить через маршрутизаторы.
Вот, собственно, самые базисные вещи касательно мультикаста. Мы рассмотрели простую ситуацию, когда источник и получатель находятся в одном сегменте сети. Трафик, полученный коммутатором, просто рассылается им во все порты — никакой магии.
Но пока совсем непонятно, как трафик от сервера достигает клиентов, когда между ними огромная провайдерская сеть линкмиап? Да и откуда, собственно, будет известно, кто клиент? Мы же не можем вручную прописать маршруты, просто потому что не знаем, где могут оказаться клиенты. Не ответят на этот вопрос и обычные протоколы маршрутизации. Так мы приходим к пониманию, что доставка мультикаст — это нечто совершенно новое для нас.

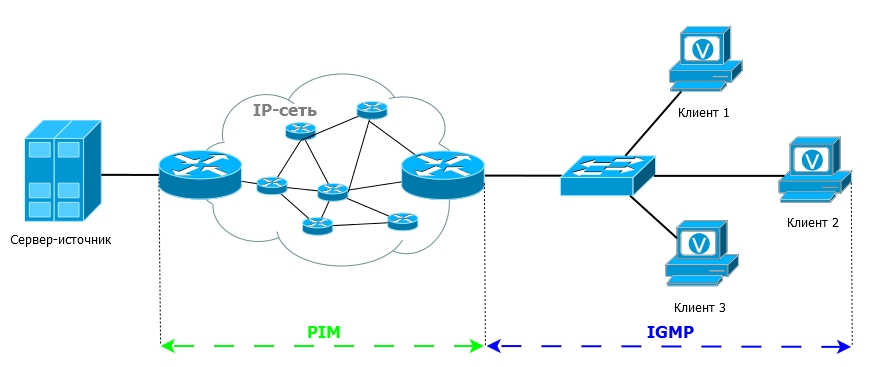

Вообще, чтобы доставить мультикаст от источника до получателя на данный момент существует много протоколов — IGMP/MLD, PIM, MSDP, MBGP, MOSPF, DVMRP. Мы остановимся на двух из них, которые используются в настоящее время: PIM и IGMP. С помощью IGMP конечные получатели-клиенты сообщают ближайшим маршрутизаторам о том, что хотят получать трафик. А PIM строит путь движения мультикастового трафика от источника до получателей через маршрутизаторы.
