Терминология

Пока мы не ушли слишком далеко, надо ввести терминологию. Когда речь заходит о MPLS VPN, появляется несколько новых терминов, которые, впрочем, вполне очевидны: CE — Customer Edge router — граничный маршрутизатор клиента, который подключен в сеть провайдера. PE — Provider Edge router — граничный маршрутизатор провайдера. Собственно к нему и подключаются CE. На PE зарождается VPN, на нём они и кончаются. Именно на нём расположены интерфейсы, привязанные к VPN. Именно PE назначает и снимает сервисные метки. Именно PE являются Ingress LSR и Egress LSR. PE должны знать таблицы маршрутизации каждого VPN, ведь это они принимают решение о том, куда посылать пакет, как в пределах провайдерской сети, так и в плане клиентских интерфейсов. P — Provider router — транзитный маршрутизатор, который не является точкой подключения — пакеты VPN проходят через него без каких-либо дополнительных обработок, иными словами просто коммутируются по транспортной метке. P нет нужды знать таблицы маршрутизации VPN или сервисные метки. На P нет интерфейсов привязанных к VPN.

На самом деле роль P-PE индивидуальна для VPN. Если в одном VPN R1 и R3 — это PE, а R2 — P, то в другом они могут поменять свои роли.

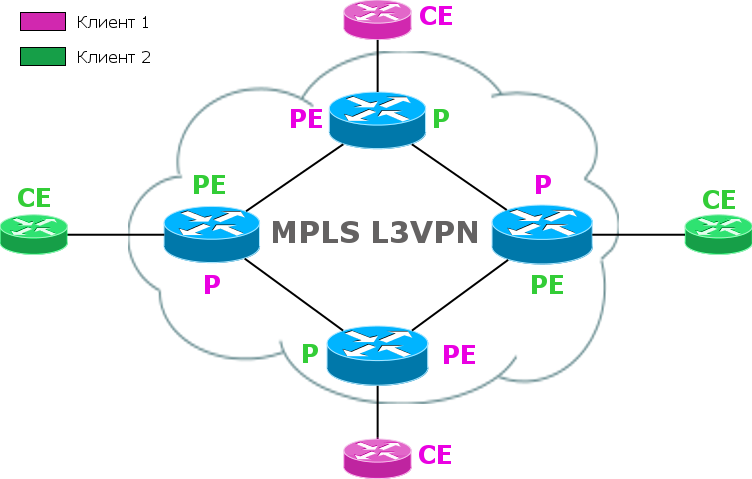

Вот, например, на схеме ниже роли синих маршрутизаторов отличаются для зелёного клиента и для фиолетового:

Стек меток — набор MPLS заголовков, навешанных на один пакет. Каждый из них выполняет какую-то свою роль. В нашей реальности мало кто из вендоров поддерживает больше шести меток в стеке.

Будет и ещё ряд терминов, но их пока рано вводить.

В целом мы закончили с тем, как передаются данные, то есть как работает Forwading Plane. Давайте подытожим: Маршрутизатор PE навешивает на клиентский трафик две метки — внутреннюю сервисную, которая не меняется до самого конца путешествия и по ней последний PE понимает, какому VRF принадлежит пакет, и внешнюю транспортную, по которой пакет передаётся через сеть провайдера — эта метка меняется на каждом P-маршрутизаторе и снимается на последнем PE или предпоследнем P. Благодаря наличию сервисной метки и VRF трафик различных VPN изолирован друг от друга как в пределах маршрутизаторов, так и в каналах.

И собственно, теперь можно сформулировать ряд беспокоящих вопросов: 1) Как распределяются метки MPLS? 2) Как распространяется маршрутная информация по каждому VPN? 3) Как маршруты разных VPN изолируются друг от друга и не смешиваются?

На эти и другие вопросы отвечаем ниже.
