Теория IGMP

Как же именно работает IGMP? Пожалуй, начать нужно с того, что версий у протокола сейчас три: IGMPv1, IGMPv2, IGMPv3. Наиболее используемая — вторая, первая уже практически забыта, поэтому про неё говорить не будем, третья очень похожа на вторую.

Акцентируемся пока на второй, как на самой показательной, и рассмотрим все события от подключения клиента к группе до его выхода из неё. Клиент будет также запрашивать группу 224.2.2.4 через проигрыватель VLC.

Роль IGMP очень проста: если клиентов нет — передавать мультикастовый трафик в сегмент не надо. Если появился клиент, он уведомляет маршрутизаторы с помощью IGMP о том, что хочет получать трафик.

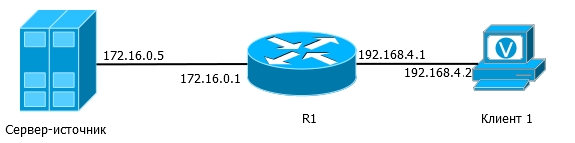

Для того, чтобы понять, как всё происходит, возьмём такую сеть:

Multicast

Предположим, что маршрутизатор уже настроен на получение и обработку мультикастового трафика.

1. Как только мы запустили приложение на клиенте и задали группу 224.2.2.4, в сеть будет отправлен пакет IGMP Membership Report — узел «рапортует» о том, что хочет получать трафик этой группы.

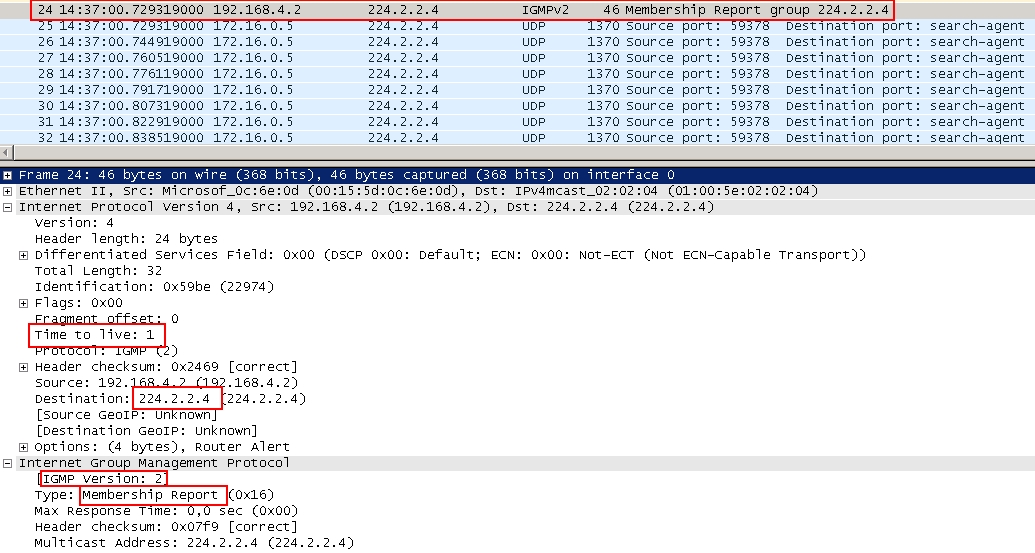

IGMP Report

В IGMPv2 Report отправляется на адрес желаемой группы, и параллельно он же указывается в самом пакете. Данные сообщения должны жить только в пределах своего сегмента и не пересылаться никуда маршрутизаторами, поэтому и TTL у них 1.

Часто в литературе вы можете встретить упоминание о IGMP Join. Не пугайтесь — это альтернативное название для IGMP Membership Report.

2. Маршрутизатор получает IGMP-Report и, понимая, что за данным интерфейсом теперь есть клиенты, заносит информацию в свои таблицы

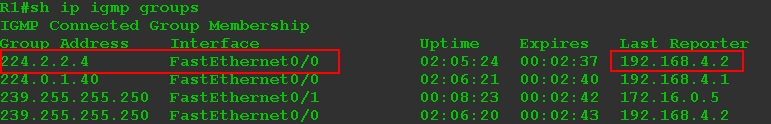

show ip igmp group

Это вывод информации по IGMP. Первая группа запрошена клиентом. Третья и четвёртая — это служебные группы протокола SSDP, встроенного в Windows. Вторая — специальная группа, которая всегда присутствует на маршрутизаторах Cisco — она используется для протокола Auto-RP, который по умолчанию активирован на маршрутизаторах. Интерфейс FE0/0 становится нисходящим для трафика группы 224.2.2.4 — в него нужно будет отправлять полученный трафик.

Наряду с обычной юникастовой таблицей маршрутизации существует ещё и мультикастовая:

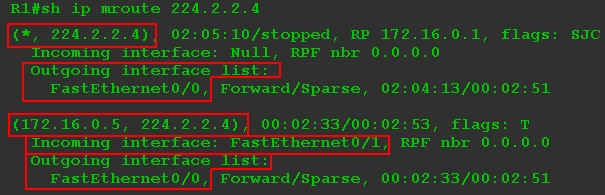

show ip mroute

О наличии клиентов говорит первая запись (*, 224.2.2.4). А запись (172.16.0.5, 224.2.2.4) означает, что маршрутизатор знает об источнике мультикастового потока для этой группы. Из вывода видно, что трафик для группы 224.2.2.4 приходит через FE0/1, а передавать его надо на порт FE0/0. Интерфейсы, в которые нужно передавать трафик, входят в список нисходящих интерфейсов — OIL — Outbound Interface List. Более подробно вывод команды show ip mroute мы разберём позже.

Выше на дампе вы видите, что как только клиент отправил IGMP-Report, сразу после него полетели UDP — это видеопоток.

3. Клиент начал получать трафик. Теперь маршрутизатор должен иногда проверять, что получатели до сих пор у него есть, чтобы зазря не вещать, если вдруг клиентов не осталось. Для этого он периодически отправляет во все свои нисходящие интерфейсы запрос IGMP Query. Дамп отфильтрован по IGMP. IGMP General Query

По умолчанию это происходит каждые 60 секунд. TTL таких пакетов тоже равен 1. Они отправляются на адрес 224.0.0.1 — все узлы в этом сегменте — без указания конкретной группы. Такие сообщений Query называются General Query — общие. Таким образом маршрутизатор спрашивает: «Ребят, а кто и что ещё хочет получать?».

Получив IGMP General Query, любой хост, который слушает любую группу, должен отправить IGMP Report, как он это делал при подключении. В Report, естественно, должен быть указан адрес интересующей его группы. Дамп отфильтрован по IGMP. IGMP Membership report

Если в ответ на Query на маршрутизатор пришёл хотя бы один Report для группы, значит есть ещё клиенты, он продолжает вещать в тот интерфейс, откуда пришёл этот Report, трафик этой самой группы. Если на 3 подряд Query не было с интерфейса ответа для какой-то группы, маршрутизатор удаляет этот интерфейс из своей таблицы мультикастовой маршрутизации для данной группы — перестаёт туда посылать трафик.

По своей инициативе клиент обычно посылает Report только при подключении, потом — просто отвечает на Query от маршрутизатора.

Интересная деталь в поведении клиента: получив Query, он не торопится сразу же ответить Report'ом. Узел берёт тайм-аут длиной от 0 до Max Response Time, который указан в пришедшем Query: Max Response Time При отладке или в дампе, кстати, можно видеть, что между получением различных Report может пройти несколько секунд. Сделано это для того, чтобы сотни клиентов все скопом не наводнили сеть своими пакетам Report, получив General Query. Более того, только один клиент обычно отправляет Report. Дело в том, что Report отсылается на адрес группы, а следовательно доходит и до всех клиентов. Получив Report от другого клиента для этой же группы, узел не будет отправлять свой. Логика простая: маршрутизатор и так уже получил этот самый Report и знает, что клиенты есть, больше ему не надо. Этот механизм называется Report Suppression. Далее в статье мы расскажем о том, почему этот механизм на деле очень редко реально работает.

4. Так продолжается веками, пока клиент не захочет выйти из группы (например, выключит плеер/телевизор). В этом случае он отправляет IGMP Leave на адрес группы.

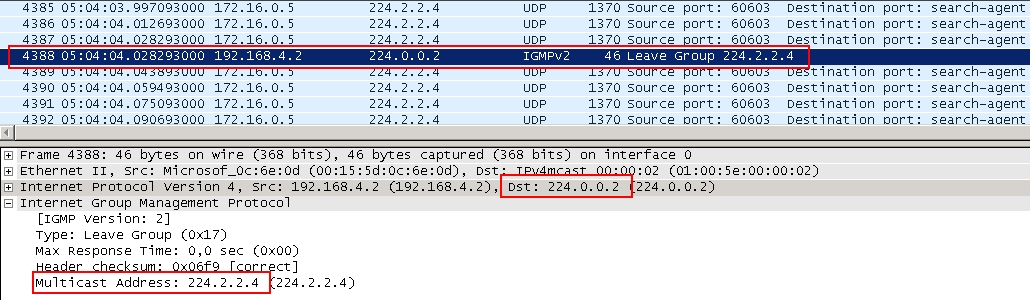

IGMP Leave

Маршрутизатор получает его и по идее должен отключить. Но он ведь не может отключить одного конкретного клиента — маршрутизатор их не различает — у него просто есть нисходящий интерфейс. А за интерфейсом может быть несколько клиентов. То есть, если маршрутизатор удалит этот интерфейс из своего списка OIL (Outgoing Interface List) для этой группы, видео выключится у всех. Но и не удалять его совсем тоже нельзя — вдруг это был последний клиент — зачем тогда впустую вещать?

Если вы посмотрите в дамп, то увидите, что после получения Leave маршрутизатор ещё некоторое время продолжает слать поток. Дело в том, что маршрутизатор в ответ на Leave высылает IGMP Query на адрес группы, для которой этот Leave пришёл в тот интерфейс, откуда он пришёл. Такой пакет называется Group Specific Query. На него отвечают только те клиенты, которые подключены к данной конкретной группе.

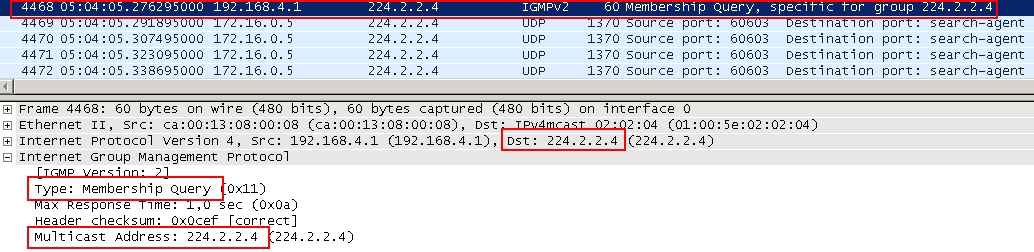

IGMP Group Specific Query

Если маршрутизатор получил ответный Report для группы, он продолжает вещать в интерфейс, если не получил — удаляет по истечении таймера.

Всего после получения Leave отправляется два Group Specific Query — один обязательный, второй контрольный.

Дамп отфильтрован по IGMP. Отключение мультикастового клиента

Далее маршрутизатор останавливает поток.
