Чтобы разобраться с тем, что такое PIM, обратимся к сети гораздо более сложной

PIM SM RP

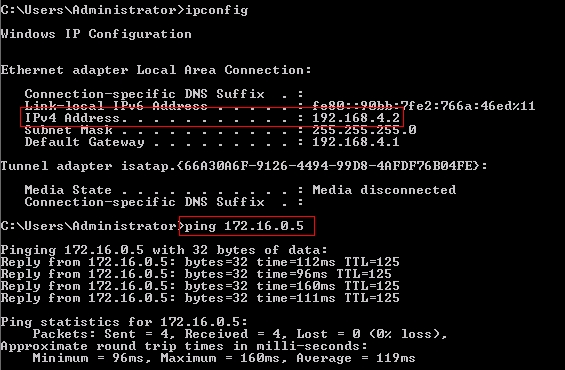

Предположим, что уже настроены все IP-адреса в соответствии со схемой. На сети запущен IGP для обычной юникастовой маршрутизации. Клиент1, например, может пинговать Сервер-источник.

Но пока не запущен PIM, IGMP, клиенты не запрашивают каналы.

Файл начальной конфигурации.

Итак, момент времени 0.

Включаем мультикастовую маршрутизацию на всех пяти маршрутизаторах:

RX(config)#ip multicast-routing

PIM включается непосредственно на всех интерфейсах всех маршрутизаторов (в том числе на интерфейсе в сторону Сервера-источника и клиентов):

RX(config)#int FEX/X
RX(config-if)#ip pim sparse-mode

IGMP, по идее должен включаться на интерфейсах в сторону клиентов, но, как мы уже отметили выше, на оборудовании Cisco он включается автоматически вместе с PIM.

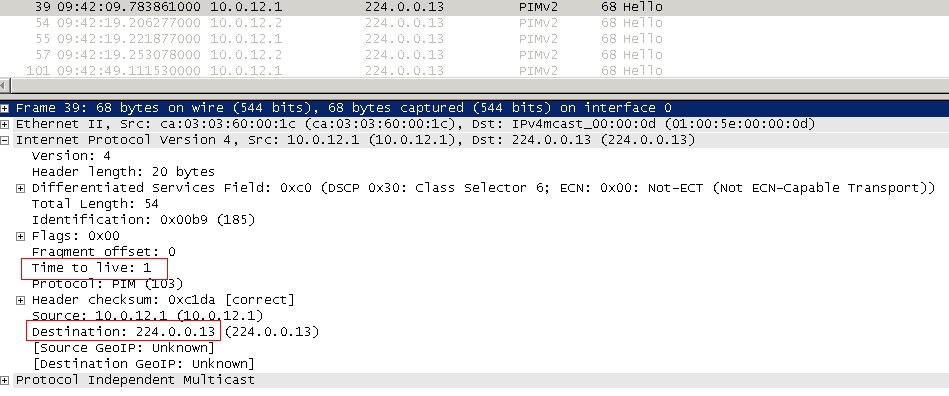

Первое, что делает PIM — устанавливает соседство. Для этого используются сообщения PIM Hello. При активации PIM на интерфейсе с него отправляется PIM Hello на адрес 224.0.0.13 с TTL равным 1. Это означает, что соседями могут быть только маршрутизаторы, находящиеся в одном широковещательном домене.

PIM Hello

Как только соседи получили приветствия друг от друга:

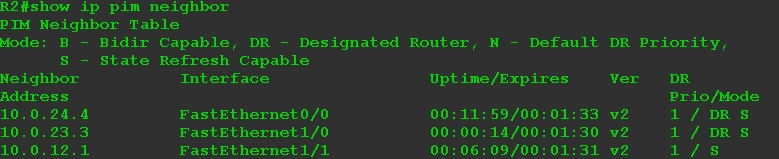

show ip pim neighbor

Теперь они готовы принимать заявки на мультикастовые группы.

Если мы сейчас запустим в вольер клиентов с одной стороны и включим мультикастовый поток с сервера с другой, то R1 получит поток трафика, а R4 получит IGMP Report при попытке клиента подключиться. В итоге R1 не будет знать ничего о получателях, а R4 об источнике.

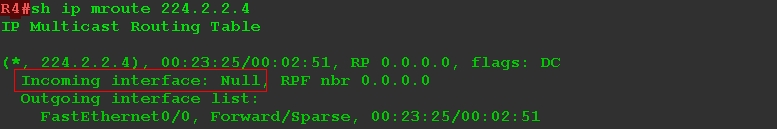

show ip mroute

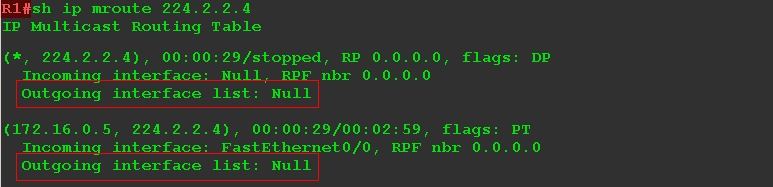

show ip mroute

Неплохо было бы если бы информация об источнике и о клиентах группы была собрана где-то в одном месте. Но в каком?

Такая точка встречи называется Rendezvous Point — RP. Это центральное понятие PIM SM. Без неё ничего бы не работало. Здесь встречаются источник и получатели. Все PIM-маршрутизаторы должны знать, кто является RP в домене, то есть знать её IP-адрес.

Чтобы построить дерево MDT, в сети выбирается в качестве RP некая центральная точка, которая,

  1. отвечает за изучение источника,

  2. является точкой притяжения сообщений Join от всех заинтересованных.

Существует два способа задания RP: статический и динамический. Мы рассмотрим оба в этой статье, но начнём со статического, поскольку чего уж проще статики?

Пусть пока R2 будет выполнять роль RP. Чтобы увеличить надёжность, обычно выбирается адрес Loopback-интерфейса. Поэтому на всех маршрутизаторах выполняется команда:

RX(config)#ip pim rp-address 2.2.2.2

Естественно, этот адрес должен быть доступен по таблице маршрутизации со всех точек. Ну и поскольку адрес 2.2.2.2 является RP, на интерфейсе Loopback 0 на R2 желательно тоже активировать PIM.

R2(config)#interface Loopback 0
RX(config-if)#ip pim sparse-mode

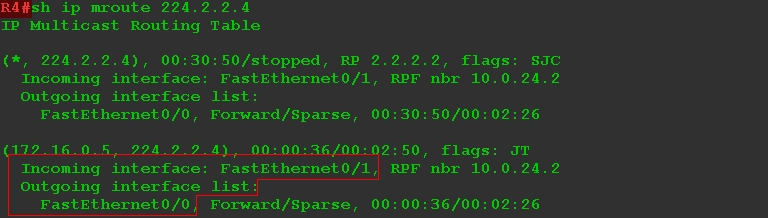

Сразу после этого R4 узнает об источнике трафика для группы 224.2.2.4:

и даже передаёт трафик:

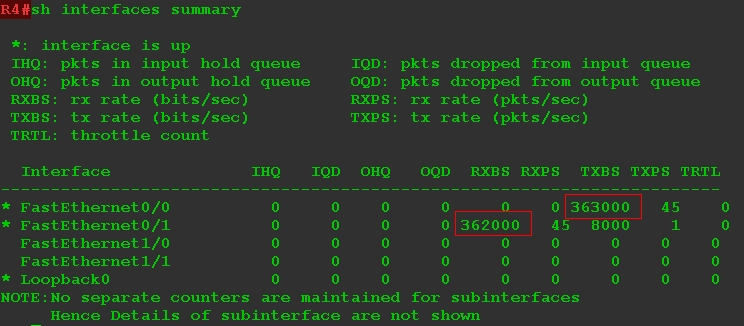

show interface summary

На интерфейс FE0/1 приходит 362000 б/с, и через интерфейс FE0/0 они передаются.

Всё, что мы сделали: Включили возможность маршрутизации мультикастового трафика (ip multicast-routing) Активировали PIM на интерфейсах (ip pim sparse-mode) Указали адрес RP (ip pim rp-adress X.X.X.X)

Всё, это уже рабочая конфигурация и можно приступать к разбору, ведь за кулисами скрывается гораздо больше, чем видно на сцене. Полная конфигурация с PIM.
